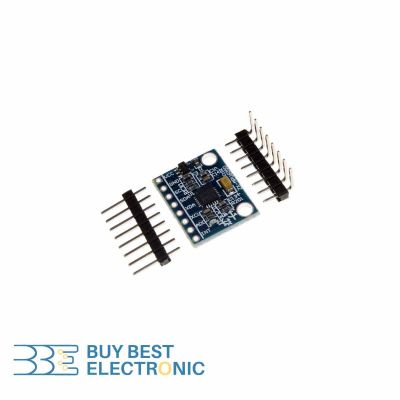

اگر به یک ماژول کوچک و کاربردی برای اندازهگیری حرکت نیاز دارید، ماژول GY-521 مبتنی بر آیسی MPU-6050 یکی از گزینههای محبوب برای سنجش شتاب، چرخش و تغییرات حرکتی است. این ماژول با ترکیب شتابسنج و ژیروسکوپ سهمحوره، اطلاعات مورد نیاز را در اختیار بردهای توسعه و کنترلرهایی مانند Arduino و ESP32 و STM32 قرار میدهد.
این ماژول با رابط ارتباطی I2C، دسترسی آسان به پایهها، ابعاد کوچک و قیمت مناسب، انتخابی عالی برای ساخت و توسعه پروژههای مبتنی بر اندازهگیری حرکت محسوب میشود.
ماژول GY-521 بیشتر در پروژههایی استفاده میشود که سیستم باید تغییرات وضعیت یک قطعه را تشخیص داده و بر اساس این اطلاعات واکنش نشان دهد. به همین دلیل، این ماژول در پروژههای رباتیک، کنترل حرکتی و اندازهگیری رفتارهای مکانیکی کاربردهای زیادی دارد.
در رباتهای self-balancing، کنترلر باید دائماً میزان کج شدن بدنه را تشخیص دهد تا بتواند سرعت موتورها را برای حفظ تعادل تنظیم کند. ماژول MPU-6050 (GY-521) با ترکیب شتابسنج و ژیروسکوپ، دادههای لازم برای تخمین وضعیت بدنه و اصلاح حرکت ربات را فراهم میکند.
در تجهیزات نیازمند تثبیت وضعیت مانند گیمبالهای کوچک، تشخیص تغییر زاویه برای اصلاح حرکت اهمیت دارد. سنسور MPU-6050 میتواند تغییرات چرخش و وضعیت جسم را اندازهگیری کند تا سیستم کنترل بر اساس آن واکنش مناسب نشان دهد.
شتابسنج سهمحوره MPU-6050 امکان اندازهگیری تغییرات شتاب در سه محور را فراهم میکند. به همین دلیل میتوان از آن برای بررسی لرزش، تشخیص ضربه یا پایش تغییرات حرکتی در قطعات و تجهیزات متحرک استفاده کرد.
در پروژههای پروازی مانند پهپادهای آموزشی و سیستمهای کنترل وضعیت، تشخیص میزان چرخش و تغییر زاویه اهمیت زیادی دارد. ماژول MPU-6050(GY-521) میتواند اطلاعات مربوط به حرکت و وضعیت بدنه را در اختیار سیستم کنترل قرار دهد تا برای پایدارسازی و بررسی وضعیت حرکتی پردازش شوند.
سنسور MPU-6050 امکان تنظیم محدوده اندازهگیری شتاب را در چهار بازه 2g± و 4g± و 8g± و 16g± فراهم میکند. انتخاب این محدوده روی توانایی سنسور برای تشخیص تغییرات کوچک یا اندازهگیری شتابهای زیاد تأثیر دارد. محدودههای پایینتر مانند 2g± و 4g± برای اندازهگیری تغییرات کوچک و حرکتهای آرام مناسبتر هستند، در حالی که محدودههای بالاتر مانند 8g± و 16g± برای پروژههایی که با ضربه، لرزش شدید یا شتابهای ناگهانی سروکار دارند انتخاب بهتری هستند.
ماژول GY-521 برای ارتباط با برد توسعه از رابط I2C استفاده میکند. قبل از خرید مطمئن شوید برد موردنظر شما از این رابط پشتیبانی میکند و امکان اتصال پایههای SDA و SCL به ماژول را دارد.
سنسور MPU-6050 با ولتاژ 3.3 ولت کار میکند، اما ماژولهای GY-521 معمولاً دارای رگولاتور داخلی هستند و امکان تغذیه با ورودی 3 تا 5 ولت را فراهم میکنند. با این حال، بهتر است مشخصات نسخه خریداریشده را بررسی کنید تا تغذیه ماژول با سیستم شما سازگار باشد.
-pinout.webp)

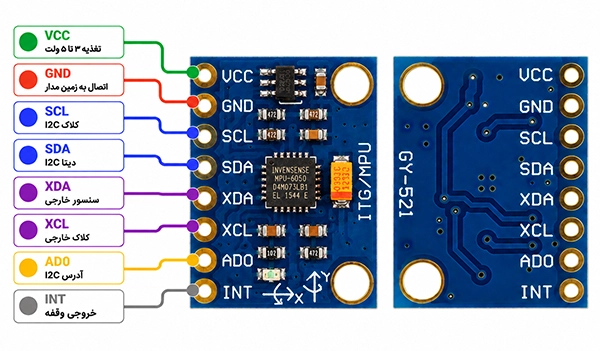

ماژول GY-521 مبتنی بر آیسی MPU-6050 دارای پایههایی برای تأمین تغذیه، ارتباط I2C و دسترسی به قابلیتهای جانبی سنسور است. در ادامه، عملکرد هر یک از پایههای این ماژول توضیح داده شده است.
این مشکل معمولاً به دلیل اتصال اشتباه پایههای SDA وSCL، تغذیه نامناسب، تنظیم نبودن آدرس I2C یا مشکلات مربوط به کتابخانه و کدنویسی ایجاد میشود. برای بررسی ارتباط صحیح ماژول با برد، بهتر است از برنامه I2C Scanner استفاده کنید.
سنسور MPU-6050 مانند بسیاری از سنسورهای MEMS دارای خطای اولیه و مقدار مشخصی Offset است. در پروژههایی که دقت اندازهگیری اهمیت دارد، معمولاً قبل از استفاده، دادههای سنسور کالیبره میشود تا خطاهای اولیه کاهش پیدا کند.
تغییرات کوچک در دادههای خروجی طبیعی است، زیرا سنسورهای MEMS دارای نویز داخلی و خطای اندازهگیری هستند. حتی در حالت ثابت نیز ممکن است مقادیر خواندهشده کمی تغییر کنند و این موضوع لزوماً نشانه خرابی ماژول نیست.
خیر، MPU-6050 شتاب و سرعت چرخش را اندازهگیری میکند و برای محاسبه زاویه، دادههای خروجی باید توسط کنترلر پردازش شوند. دقت نهایی به روش پردازش، کالیبراسیون و شرایط کاری پروژه بستگی دارد.
خیر. ماژول GY-521 قطبنما یا سنسور مغناطیسی داخلی ندارد. برای اندازهگیری میدان مغناطیسی و تشخیص جهت جغرافیایی میتوانید از ماژول GY-271 استفاده کنید.
بله، اما باید محدودیت آدرسدهی I2C در نظر گرفته شود. پایه AD0 امکان تغییر آدرس ماژول را فراهم میکند، ولی برای تعداد زیاد ماژول ممکن است به قطعات جانبی مانند مالتیپلکسر I2C نیاز باشد.
