GY-271

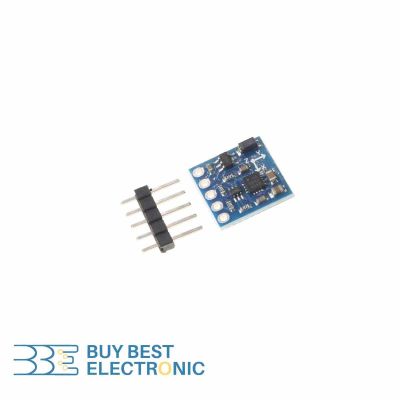

خرید ماژول قطب‌نمای سه‌محوره GY-271 با سنسور QMC5883P

اگر در پروژه خود به اندازه‌گیری جهت و دریافت اطلاعات مربوط به میدان مغناطیسی نیاز دارید، ماژول قطب‌نمای دیجیتال GY-271 انتخابی مناسب برای اتصال به مدارهای کنترل و میکروکنترلرها است. این ماژول با اندازه‌گیری میدان مغناطیسی در سه محور X و Y و Z، داده‌های لازم برای محاسبه جهت را در اختیار سیستم قرار می‌دهد.

این ماژول از سنسور QMC5883P استفاده می‌کند و اطلاعات اندازه‌گیری‌شده را از طریق ارتباط دیجیتال I2C در اختیار پردازنده قرار می‌دهد. این ساختار باعث می‌شود اضافه کردن قابلیت تشخیص جهت به یک پروژه الکترونیکی بدون نیاز به طراحی مدار پیچیده و بخش سنجش مغناطیسی از ابتدا امکان‌پذیر باشد.

کاربردهای ماژول GY-271

ساخت قطب‌نمای دیجیتال

ماژول GY-271 در پروژه‌های ساخت قطب‌نمای الکترونیکی، برای اندازه‌گیری میدان مغناطیسی زمین و تعیین جهت استفاده می‌شود. در این سیستم‌ها داده‌های دریافتی از سنسور توسط میکروکنترلر پردازش شده و جهت تقریبی نسبت به شمال مغناطیسی روی نمایشگر یا رابط نرم‌افزاری نمایش داده می‌شود.

ربات‌های متحرک و پروژه‌های خودران

در خودروهای کوچک خودران یا ربات‌های متحرک، دانستن جهت قرارگیری می‌تواند برای اجرای مسیرهای مشخص یا اصلاح حرکت مورد استفاده قرار گیرد. در این سیستم‌ها، ماژول GY-271 اطلاعات جهت مغناطیسی را در اختیار کنترلر قرار می‌دهد تا ربات یا خودرو بتواند تغییرات جهت خود را تشخیص داده و تصمیم‌های حرکتی دقیق‌تری بگیرد.

پروژه‌های پروازی سبک

در برخی پروژه‌های پروازی سبک، کنترلر برای تشخیص جهت قرارگیری، به اطلاعات میدان مغناطیسی نیاز دارد. این ماژول با ارائه این اطلاعات در کنار سایر سنسورهای مورد نیاز، داده لازم برای کنترلر را فراهم کرده و وضعیت کلی سیستم را تعیین می‌کند.

نکات مهم قبل از خرید ماژول GY-271

قبل از انتخاب ماژول GY-271 بهتر است چند مورد را بررسی کنید تا بعد از خرید با مشکل سازگاری یا عملکرد مواجه نشوید. این موارد بیشتر به نوع پروژه، مدل برد و شرایط استفاده مربوط می‌شوند.

مدل دقیق تراشه روی برد را بررسی کنید

یکی از نکات مهم هنگام خرید GY-271، بررسی مدل واقعی سنسور روی برد است. همه ماژول‌هایی که با نام GY-271 فروخته می‌شوند الزاماً از یک تراشه استفاده نمی‌کنند.

بعضی نمونه‌ها با QMC5883P عرضه می‌شوند و برخی نسخه‌های مشابه ممکن است از تراشه‌های دیگری مانند QMC5883L یا HMC5883L استفاده کنند. این تفاوت می‌تواند روی کتابخانه مورد استفاده، روش راه‌اندازی و نحوه دریافت داده‌ها تأثیر بگذارد. بنابراین لازم است قبل از خرید، به مدل روی تراشه دقت کنید.

محل نصب ماژول را قبل از خرید در نظر بگیرید

ماژول GY-271 میدان مغناطیسی اطراف خود را اندازه‌گیری می‌کند، بنابراین محل قرارگیری آن روی عملکرد سنسور تأثیر دارد. نصب این ماژول نزدیک موتورهای الکتریکی، آهنربا، قطعات فلزی مغناطیسی یا مسیرهای جریان بالا می‌تواند باعث ایجاد خطا در اندازه‌گیری جهت شود. بنابراین در پروژه‌های رباتیک، تجهیزات پروازی و سایر سیستم‌هایی که از این ماژول استفاده می‌کنند، بهتر است محل نصب قبل از مونتاژ نهایی بررسی شود تا سنسور در شرایط مناسب کار کند.

نیاز به کالیبراسیون میدان مغناطیسی

در پروژه‌هایی که دقت تشخیص جهت اهمیت دارد، GY-271 ممکن است پس از نصب به کالیبراسیون نیاز داشته باشد. عواملی مانند وجود قطعات فلزی اطراف ماژول، میدان‌های مغناطیسی مزاحم و نحوه قرارگیری برد می‌توانند باعث ایجاد خطا در اندازه‌گیری شوند. کالیبراسیون مناسب پس از نصب می‌تواند به کاهش این خطاها و بهبود عملکرد ماژول کمک کند.

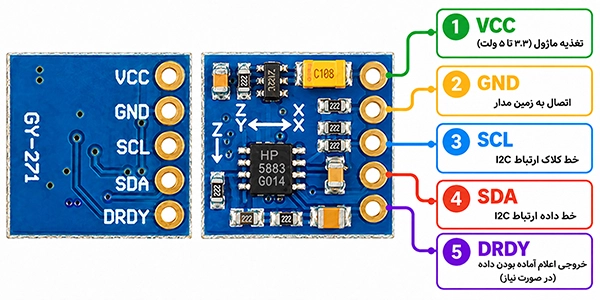

پایه‌ها و Pinout سنسور GY-271

ماژول GY-271 دارای پنج پایه اصلی برای تأمین تغذیه، ارتباط با میکروکنترلر و دریافت وضعیت آماده بودن داده سنسور است:

• VCC: برای تأمین ولتاژ کاری ماژول استفاده می‌شود و طبق مشخصات سنسور، در محدوده 3.3 تا 5 ولت کار می‌کند.
• GND: پایه زمین ماژول است و باید به زمین مشترک مدار و منفی منبع تغذیه متصل شود.
• SCL: برای ارسال سیگنال کلاک ارتباط بین ماژول و میکروکنترلر استفاده می‌شود.
• SDA: برای انتقال داده بین ماژول و میکروکنترلر استفاده می‌شود.
• DRDY: برای اعلام آماده شدن داده جدید سنسور به کنترلر استفاده می‌شود.

سوالات متداول درباره ماژول GY-271

آیا GY-271 می‌تواند موقعیت مکانی دستگاه را مشخص کند؟

خیر. این ماژول فقط اطلاعات مربوط به جهت حرکت را اندازه‌گیری می‌کند و نمی‌تواند موقعیت جغرافیایی دستگاه را مشخص کند. برای تعیین مکان باید از ماژول‌های موقعیت‌یابی مانند GPS استفاده شود.

آیا GY-271 شتاب‌سنج یا ژیروسکوپ دارد؟

خیر. ماژول GY-271 فقط برای اندازه‌گیری میدان مغناطیسی و تشخیص جهت استفاده می‌شود و شتاب‌سنج یا ژیروسکوپ داخلی ندارد. اگر پروژه شما به اندازه‌گیری شتاب، لرزش یا حرکت چرخشی نیاز دارد، باید از یک ماژول سنسور حرکتی مانند MPU-6050 (GY-521) استفاده کنید.

آیا ماژول GY-271 هنگام کج شدن دستگاه همچنان جهت دقیق را نشان می‌دهد؟

عملکرد این ماژول زمانی دقیق‌تر است که در وضعیت افقی قرار داشته باشد. تغییر زاویه نصب یا کج شدن برد می‌تواند روی محاسبه جهت، اثر بگذارد. در پروژه‌هایی که نیاز به اندازه‌گیری دقیق جهت در شرایط حرکتی یا تغییر وضعیت دارند، معمولاً از ترکیب مغناطیس‌سنج با سنسورهای دیگری مانند شتاب‌سنج برای جبران اثر زاویه استفاده می‌شود.

آیا می‌توان از GY-271 برای ساخت قبله‌نمای دیجیتال استفاده کرد؟

بله این ماژول می‌تواند اطلاعات جهت مورد نیاز برای ساخت یک قبله‌نمای دیجیتال را فراهم کند. با این حال، یک قبله‌نمای کامل فقط با تشخیص جهت کار نمی‌کند. باید ابتدا موقعیت کاربر را از طریق GPS یا روش‌های دیگر مشخص کرد، سپس نرم‌افزار با استفاده از این اطلاعات، زاویه قبله نسبت به محل کاربر را محاسبه کند.

آیا GY-271 با Arduino و ESP32 سازگار است؟

بله، GY-271 از طریق رابط I2C با Arduino و ESP32 سازگار است و برای تشخیص جهت و ساخت قطب‌نمای دیجیتال استفاده می‌شود. برای راه‌اندازی باید از کتابخانه متناسب با تراشه روی ماژول استفاده شود.

تفاوت QMC5883P و QMC5883L در ماژول GY-271 چیست؟

QMC5883P و QMC5883L هر دو سنسور مغناطیسی سه‌محوره هستند و در ماژول‌های GY-271 برای تشخیص جهت و اندازه‌گیری میدان مغناطیسی استفاده می‌شوند، اما از نظر آدرس I2C و ساختار رجیسترها با یکدیگر تفاوت دارند. آدرس I2C در QMC5883P برابر 0x2C و در QMC5883L برابر 0x0D است؛ بنابراین کد و کتابخانه مورد استفاده برای این دو تراشه الزاماً یکسان نیست.
