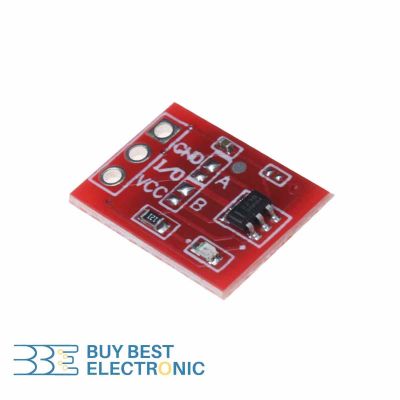

TTP223 TOUCH KEY MODULE

خرید ماژول تاچ TTP223 TOUCH KEY MODULE با قیمت مناسب

ماژول تاچ TTP223 یک ماژول سنسور لمسی خازنی است که بر پایه آی‌سی TTP223 طراحی شده و برای پیاده‌سازی کلیدهای لمسی در مدارهای الکترونیکی، تجهیزات هوشمند و سیستم‌های اتوماسیون کاربرد دارد. این ماژول با تشخیص تغییرات ظرفیت خازنی ناشی از لمس، یک خروجی دیجیتال تولید می‌کند و به‌راحتی با انواع میکروکنترلرهای AVR ، STM32 و PIC و همچنین با بردهای توسعه از جمله Arduino ، ESP32 و Raspberry Pi قابل استفاده است. خرید ماژول TTP223 TOUCH KEY MODULE و استفاده از آن در پروژه‌های الکترونیکی راهکاری ساده و مقرون‌به‌صرفه برای جایگزینی کلیدهای مکانیکی سنتی محسوب می‌شود. بای بست الکترونیک امکان تأمین و خرید این ماژول با قیمت رقابتی و ارسال سریع را برای مشتریان و فعالان حوزه الکترونیک فراهم کرده است.

کاربردهای ماژول سنسور لمسی TTP223

تجهیزات خانه هوشمند: از این ماژول می‌توان برای ساخت کلیدهای لمسی روشنایی، پنل‌های کنترلی هوشمند، کنترل پرده‌های برقی و سایر تجهیزات اتوماسیون خانگی استفاده کرد.

سیستم‌های روشنایی لمسی: این ماژول جایگزینی ایده‌آل برای کلیدهای مکانیکی در چراغ‌های LED، آباژورها، نورپردازی دکوراتیو و سیستم‌های روشنایی مدرن است.

سیستم‌های امنیتی: ماژول TTP223 قابلیت استفاده در پنل‌های کنترل دسترسی، سیستم‌های هشدار، دزدگیرها و تجهیزات امنیتی مبتنی بر لمس را دارد.

تجهیزات الکترونیکی مصرفی: برای استفاده در تجهیزات صوتی، لوازم خانگی، محصولات الکترونیکی قابل حمل و دستگاه‌های تعاملی گزینه مناسبی است.

پروژه‌های آموزشی و DIY: برای آموزش آردوینو، رزبری پای، رباتیک، پروژه‌های دانش‌آموزی، کیت‌های آموزشی STEM و نمونه‌سازی سریع نیز گزینه‌ای ایده‌آل به حساب می‌آید.

پنل‌های کنترل صنعتی: همچنین جهت طراحی رابط‌های کاربری لمسی در محیط‌های صنعتی که دوام و طول عمر بالا اهمیت زیادی دارد نیز بسیار کاربردی است.

نکات مهم هنگام خرید و استفاده از ماژول TTP223 TOUCH KEY MODULE

از تغذیه 12 ولت استفاده نکنید

ولتاژ کاری ماژول بین 2 تا 5.5 ولت است. اتصال مستقیم ولتاژ 12 ولت باعث آسیب دائمی به ماژول خواهد شد. توصیه می‌شود از منبع تغذیه تثبیت‌شده 3.3 یا 5 ولت استفاده کنید.

خروجی ماژول برای بارهای پرمصرف مناسب نیست

خروجی TTP223 تنها برای ارسال سیگنال منطقی طراحی شده است و نمی‌تواند به‌صورت مستقیم رله، موتور یا بارهای پرجریان را راه‌اندازی کند. برای این منظور باید از ترانزیستور، MOSFET، درایور رله یا ULN2803 استفاده شود.

حساسیت به رطوبت

از آنجا که عملکرد ماژول بر اساس تغییر ظرفیت خازنی است، وجود آب یا رطوبت روی سطح سنسور ممکن است باعث تحریک ناخواسته آن شود. این ماژول برای تشخیص آب طراحی نشده است.

نصب چند سنسور در کنار یکدیگر

در صورت استفاده از چند ماژول تاچ خازنی TTP223 در کنار هم، بهتر است فاصله مناسبی در حد چند میلی‌متر بین آن‌ها در نظر گرفته شود تا از تداخل و فعال شدن ناخواسته سنسورهای مجاور جلوگیری شود.

امکان تنظیم حساسیت

بر روی برد محلی جهت نصب خازن تنظیم حساسیت (Cs) در نظر گرفته شده است. با افزودن خازنی تا 50 پیکوفاراد می‌توان حساسیت سنسور را کاهش داده و عملکرد پایدارتری در محیط‌های نویزی به دست آورد.

حالت‌های کاری ماژول

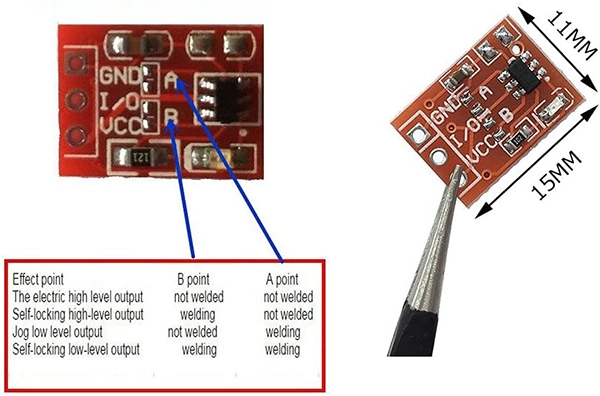

ماژول TTP223 دارای دو جامپر A و B است که با تغییر وضعیت آن‌ها می‌توان نحوه عملکرد خروجی را تنظیم کرد:

• هر دو جامپر باز: خروجی به‌صورت لحظه‌ای و Active High (حالت پیش‌فرض)
• A باز و B بسته: خروجی قفل‌شونده (Toggle) و Active High
• A بسته و B باز: خروجی لحظه‌ای و Active Low
• هر دو جامپر بسته: خروجی قفل‌شونده و Active Low

سوالات متداول درباره خرید TTP223 TOUCH KEY MODULE

چرا گاهی سنسور به‌صورت خودکار فعال می‌شود؟

عواملی مانند حساسیت بالا، رطوبت، نویز الکتریکی یا اجسام رسانا در نزدیکی سنسور می‌توانند باعث فعال شدن ناخواسته آن شوند. کاهش حساسیت با استفاده از خازن تنظیم حساسیت معمولاً این مشکل را برطرف می‌کند.

حالت پیش‌فرض ماژول چیست؟

در حالت پیش‌فرض خروجی ماژول Active High و لحظه‌ای است؛ یعنی هنگام لمس خروجی HIGH شده و پس از برداشتن انگشت دوباره LOW می‌شود.

آیا ماژول TTP223 ضد آب است؟

خیر، این سنسور ضد آب نیست و ممکن است در حضور آب یا رطوبت واکنش نشان دهد.

آیا می‌توان از این ماژول به‌عنوان جایگزین کلید فشاری استفاده کرد؟

بله، TTP223 دقیقاً برای جایگزینی کلیدهای مکانیکی طراحی شده و علاوه بر ظاهر مدرن‌تر، دوام و طول عمر بیشتری نیز ارائه می‌دهد.
