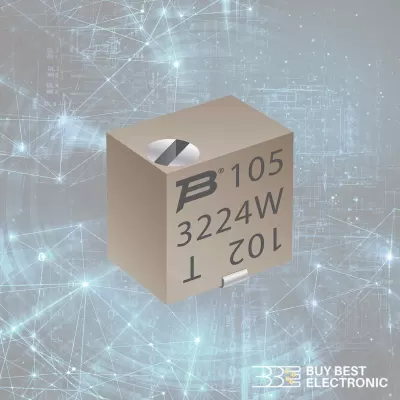

شرح محصول مقاومت 3224W-1-103E
بدون شک مقاومت‌ها جزو پرکاربردترین قطعاتی هستند که در مدارهای الکترونیکی مورد استفاده قرار می‌گیرند. به همین دلیل انواع مختلف مقاومت‌های الکترونیکی تولید شده تا این قطعات در هر مدار عملکرد منحصر به فردی از خود نشان دهد. یکی از این مدل‌های مقاومت‌های صاف کننده یا تریمر (Trimmer) است که با نام مقاومت متغیر نیز شناخته می‌شود. این مقاومت قابلیت تقسیم ولتاژ را نیز ارائه داده و در مدارهای گوناگونی کاربرد دارد. اگر شما هم به دنبال چنین مقاومتی هستید و نیاز به یک قطعه با کیفیت دارید، مقاومت 3224W-1-103E را از دست ندهید.
شرکت سازنده محصول یکی از نام‌های بزرگ دنیای الکترونیک است که بورنز (Bourns) نام دارد. این برند برای تولید مقاومت از بهترین مواد اولیه و تکنولوژی‌ها کمک گرفته تا عملکرد محصولش را به بهترین حد ممکن برساند. به همین دلیل در دیتاشیت قطعه استانداردهای معتبری مانند RoHS دیده می‌شود. به همین دلیل نیز قطعه از نظر دقت و راندمان کاری قابل اطمینان بوده و آماده استفاده در مدارهای مختلف است.
مزایا و مشخصات فنی مقاومت 3224W-1-103E
محصول در بخش طراحی و مواد اولیه مزایای مختلفی را در اختیار مصرف کننده قرار می‌دهد. عنصر سرمت (Cermet) در دل این قطعه به کار گرفته شده که ترکیبی از سرامیک و فلز است. این متریال بهترین شرایط را برای ایجاد مقاومت فراهم کرده و دقت بالای کاری قطعه را تضمین می‌کند.
خوشبختانه محصول در بخش طراحی فیزیکی نیز مزایای ارزشمندی را به مصرف کننده ارائه خواهد کرد. به طور کلی بدنه قطعه مکعب مستطیلی به ابعاد 5.3*4.8*3.5 میلیمتر است. همچنین تولید کننده محصول در دیتاشیت اعلام کرده که مقاومت وزن خالص 200 میلی گرمی دارد. با توجه به این ارقام می‌توان فهمید که قطعه برای کوچک‌ترین مدارهای الکترونیکی مناسب بوده و قرار نیست تغییر زیادی روی وزن و ابعاد آن‌ها ایجاد کند. در نهایت باید گفت که مقاومت 3224W-1-103E از نظر ظاهری شبیه سایر قطعات SMD بوده و صرفا باید روی مدارهای PCB لحیم‌کاری شود.
شرایط کاری و پارامترهای عملکردی محصول
به طور کلی محصول می‌تواند 12 دور را روی مدارهای الکترونیکی ایجاد کند و دارای مقاومت حداکثری 10 کیلو اهم است. همچنین پیچ تنظیم دور در بالای قطعه طراحی شده و با کمک پیچ گوشتی دو سو ریز تنظیم می‌شود.
خوشبختانه قطعه تلرانس 10 درصدی را ارائه می‌دهد که برای بسیاری از مدارهای الکترونیکی مناسب است. ضریب حرارتی نیز حدود 100 PPM/c اعلام شده که رقم قابل قبولی محسوب می‌شود. البته در شرایط دمایی 65- تا 150+ درجه سانتیگراد پارامترهای اعلامی سازنده به دست می‌آیند.
خرید آنلاین سریع و مطمئن در بای بست الکترونیک
نیازی نیست که برای خرید مقاومت 3224W-1-103E خود را درگیر مراجعه حضوری به بازار و چالش‌های آن کنید. از همین صفحه
سایت بای بست الکترونیک محصول را در سبد خرید قرار داده و مراحل ثبت سفارش را به پایان برسانید. با انجام این کار بدون اینکه وقت خود را هدر دهید، قطعه را در کمترین زمان ممکن تحویل می‌گیرید.
