امروزه نمونه‌های مختلفی از ماژول‌های GPS و GPRS تولید و در اختیار توسعه‌دهندگان قرار گرفته است که می‌توانند با توجه به نیازهای پروژه‌شان از بین آن‌ها انتخاب کنند. ماژول‌های GPS شامل یک پردازنده کوچک و یک آنتن هستند که داده‌های ارسال شده از ماهواره‌ها را به صورت امواج رادیویی دریافت می‌کند. اگر آنتن ماژول GPS بتواند به صورت هم‌زمان از 4 ماهواره یا بیشتر اطلاعات دریافت کند، قادر به تعیین دقیق و صحیح مکان و زمان می‌شود. ماژول‌های GPRS نیز با اتصال به زیرساخت‌های شبکه سلولار امکان انتقال داده از طریق این شبکه را فراهم می‌کنند.

معرفی انواع مختلف ماژول‌های GPS و GPRS

ماژول‌های GPS و GPRS با توجه به نوع عملکرد و نحوه قرارگیری‌شان در مدار به گروه‌های مختلف طبقه‌بندی می‌شوند. ماژول‌های GPS در حقیقت بر اساس توانایی مکان‌یابی و ماژول‌های GPRS نیز بر اساس توانایی برقراری ارتباط با شبکه‌های سلولار عملکرد متفاوتی دارند. نکته قابل توجه دیگر در رابطه با این ماژول‌ها این است که بعضی از آن‌ها به تنهایی کار می‌کنند و فقط قابلیت GPS یا GPRS دارند در حالی که بقیه با ترکیب این قابلیت‌ها راه‌حل‌های جامع‌تری ارائه می‌دهند. به طورکلی می‌توان ماژول‌های GPS و GPRS را به دسته‌های زیر تقسیم‌بندی کرد

ماژول GPS مستقل

این ماژول‌ها فقط قابلیت GPS ارائه می‌دهند و در وسایلی که تنها هدف آن‌ها ردیابی است، مثل ترکر‌های GPS و سیستم‌های ناوبری کاربرد دارند. این قطعات ابزار مستقلی هستند که برای کار کردن نیاز به یک منبع انرژی خارجی، آنتن و یک میکروکنترلر برای پردازش سیگنال‌ها دارند. از نمونه‌های این ماژول‌های GPS می‌توان به u-blox NEO-6M و u-blox NEO-M8N و u-blox MAX-M8 اشاره کرد.

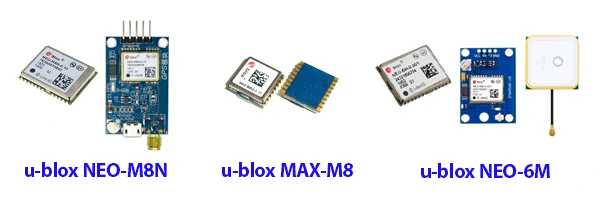

خرید ماژول GPS برند u-blox

ماژول u-blox NEO-6M

این قطعه یکی از محبوب‌ترین ماژول‌های GPS در بازار به حساب می‌آید که در ابعاد 23 در 30 میلی‌متر تولید می‌شود، 50 کانال دارد و نرخ به‌روز رسانی آن بین 1 هرتز تا 5 هرتز بر ثانیه است. از رابط UART استفاده می‌کند و baud rate آن 9600 است و یک پچ خارجی برای اتصال آنتن دارد. ماژول NEO-7M از محصولات شرکت u-blox نیز ورژن پیشرفته‌تر از همین نوع ماژول است که دقت عملکرد بالاتری دارد و با توجه به مصرف برق کمتر برای پروژه‌های حساس به میزان مصرف انرژی مناسب‌تر است.

ماژول NEO-M8N u-blox

این قطعه نیز یک ماژول GPS با آنتن سرامیکی فعال است که در دسته ماژول‌های GNSS قرار می‌گیرد و یک ماژول بهینه‌شده برای استفاده در پروژه‌های حساس به هزینه با مصرف برق بسیار پایین است. سری‌های جدید این ماژول دارای حافظه فلش داخلی هستند که امکان به‌روزرسانی بعدی firmware را در اختیار توسعه‌دهندگان قرار می‌دهد. این ماژول در ابعاد 23 در 30 میلی‌متر تولید می‌شود و 72 کانال دارد. نرخ به‌روزرسانی آن بین 1 تا 5 هرتز در ثانیه است و از رابط‌های UART و USB و SPI بهره می‌برد. Baud rate این ماژول نیز 9600 است و نیاز به یک آنتن خارجی دارد که از طریق یک پچ به ماژول متصل می‌شود.

ماژول u-blox MAX-M8

یکی دیگر از ماژول‌های GPS مستقل که با ابعاد بسیار فشرده برای کاربردهای حساس به فضا مثل ابزار الکترونیکی پوشیدنی مورد استفاده قرار می‌گیرد u-blox MAX-M8 است. این ماژول از قابلیت DGPS پشتیبانی می‌کند و بنابراین مکان‌یابی آن دقیق‌تر است. این قطعه یک ماژول با عملکرد بالا GNSS است که در ابعاد 9.7 در 10.1 در 2.5 میلی‌متر و در پکیج SMD با 18 پین تولید می‌شود و دارای 72 کانال گیرنده است. از رابط‌های UART و I2C برای برقراری ارتباط بهره می‌برد. همچنین پین‌هایی مناسب اتصال آنتن‌های اکتیو و پسیو خارجی ارائه می‌دهد. Baud rate آن بین 9600bps تا 115200bps متغیر است. نرخ به‌روزرسانی GPS آن 10 هرتز در ثانیه است و از 22 کانال ردیابی و 72 کانال انتقال پشتیبانی می‌کند.

ماژول‌های GPS یا GPRS مجتمع

این قطعات در ابزار دیگر مجتمع می‌شوند و اغلب قابلیت GPS را با قابلیت‌های دیگری مثل GSM و بلوتوث ترکیب می‌کنند. از نمونه‌های این نوع ماژول می‌توان به SIM808 و SIM868 که ترکیب GPS و GPRS و GSM را ارائه می‌دهد، اشاره کرد. از این ماژول‌ها در تلفن‌های همراه، ساعت‌های هوشمند و سیستم‌های ردیابی خودرو استفاده می‌شود.

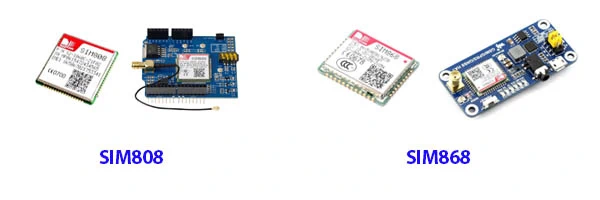

خرید ماژول GPS برند SIMCom

ماژول SIMCom SIM808

ماژول SIM808 یک ماژول GSM/GPRS/GPS است که چندین قابلیت مختلف را در یک واحد فشرده کوچک مجتمع می‌کند. از GSM/GPRS چهار بانده (850/900/1800/1900) پشتیبانی می‌کند و به این ترتیب قادر است به شبکه GSM جهانی متصل شود و صوت و متن را منتقل کند. از پروتکل‌های TCP/IP و HTTP نیز برای انتقال دیتا پشتیبانی می‌کند. همچنین یک موتور GPS دارد و بنابراین قابلیت GPS را به توسعه‌دهندگان ارائه می‌دهد. بعضی از نمونه‌های ماژول SIM808 از قابلیت بلوتوث نیز پشتیبانی می‌کنند. در ابعاد 24 در 24 در 2.6 میلی‌متر تولید می‌شود و نیاز به آنتن خارجی دارد. Baud rate آن بین 1200bps تا 115200bps متغیر است. نرخ به‌روزرسانی GPS آن 5 هرتز در ثانیه است و از 22 کانال ردیابی و 66 کانال انتقال پشتیبانی می‌کند. همچنین از رابط‌های UART و SPI و I2C استفاده می‌کند.

ماژول SIMCom SIM868

این ماژول نیز با در اختیار داشتن GSM/GPRS چهار بانده کامل و ترکیب آن با تکنولوژی GNSS به یک ماژول GPS/GPRS مجتمع تبدیل شده است. ماژول SIM868 دارای قابلیت پشتیبانی از رابط‌های قوی مثل UART و USB2.0 و GPIO است. در ابعاد 17.6 در 15.7 در 2.3 میلی‌متر تولید می‌شود و دارای آنتن خارجی است. همچنین قابلیت GPS آن از 33 کانال ردیابی و 99 کانال انتقال استفاده می‌کند. baud rate آن بین 1200bps تا 115200bps است و نرخ به‌روزرسانی آن 1 هرتز است که قابلیت تغییر تا 10 هرتز در صورت نیاز را دارد. قابلیت GPRS این ماژول از پروتکل AT Command پشتیبانی می‌کند و امکان انتقال صدا، متن و دیتا را به کاربر ارائه می‌دهد.

ماژول‌های GSM/GPRS

این ماژول‌ها از شبکه‌های GSM برای ارسال صوت و متن و از GPRS برای انتقال دیتا استفاده می‌کنند. برای مانیتورینگ از راه دور، ابزار IoT و سیستم‌های ردیابی خودرو کاربرد دارند. از نمونه‌های موجود این ماژول‌ها می‌توان به SIM800A و SIM800C اشاره کرد.

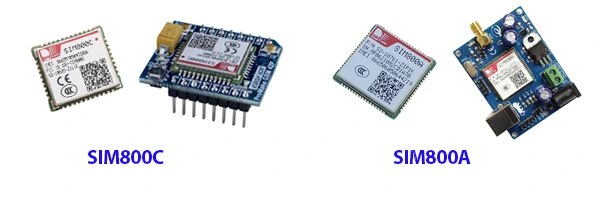

خرید ماژول GPRS برند SIMCom

ماژول SIMCom SIM800C

ماژول SIM800C یک ماژول GSM/GPRS چهار بانده است که در فرکانس‌های GSM850MHz و EGSM900MHz و DCS1800MHz و PCS1900MHz کار می‌کند. این ماژول از GPRS کلاس 12 و در صورت نیاز کلاس 10 پشتیبانی می‌کند. با ابعاد بسیار کوچک 17.6 در 15.7 در 2.3 میلی‌متر می‌تواند تقریبا برای کاربردهایی با هر نوع محدودیت فضایی مناسب باشد. ماژول SIM800C دارای 42 پین است و در پکیج SMT تولید می‌شود و تقریبا از همه رابط‌های سخت‌افزاری مورد نیاز توسعه‌دهندگان پشتیبانی می‌کند. دارای رابط‌های UART و USB است و از پروتکل AT Command پشتیبانی می‌کند. Baud rate آن از 1200bps تا 115200bps متغیر است. همچنین از قابلیت بلوتوث و FM نیز پشتیبانی می‌کند.

ماژول SIMCom SIM800A

این ماژول یک ماژول GSM/GPRS دو بانده است و در فرکانس‌های EGSM900MHz و DCS1800MHz کار می‌کند. از GPRS کلاس 12 و در صورت نیاز کلاس 10 پشتیبانی می‌کند. با ابعاد 24 در 24 در 3 میلی‌متر کمی بزرگ‌تر از SIM800C است اما با این حال برای کاربردهایی با محدودیت فضایی همچنان قابل استفاده است. ماژول SIM800A دارای 68 پین است و در پکیج SMT تولید می‌شود و دارای همه رابط‌های سخت‌افزاری مورد نیاز کاربران است. دارای رابط‌های UART و USB و I2C است و از پروتکل AT Command پشتیبانی می‌کند. Baud rate آن از 1200bps تا 115200bps متغیر است. این ماژول درصورت نیاز می‌تواند از قابلیت بلوتوث نیز پشتیبانی کند.

مواردی که قبل از خرید ماژول GPS و GPRS باید به آن‌ها توجه کنید

وقتی توسعه یک پروژه را آغاز می‌کنید مهم‌ترین بخش، انتخاب قطعات مناسب برای پروژه‌تان است. در مورد پروژه‌های ردیابی، قطعات اصلی که باید در انتخاب آن‌ها دقت کنید ماژول GPS و GPRS یا GSM مناسب است. با مطالعه این متن قادر خواهید بود بین قطعات موجود در بازار، ماژول GPS و GPRS مناسب پروژه‌تان را انتخاب کنید. مشخصات فنی و خصوصیاتی که قبل از انتخاب این ماژول‌ها باید درنظر بگیرید عبارتند از:

سازگاری ماژول GPS و GPRS با پروژه

پیش از خرید یک ماژول GPS و GPRS برای توسعه یک پروژه باید از باند فرکانس پشتیبانی شده در محیط اجرای پروژه اطلاع داشته باشید و ماژولی را تهیه کنید که از همان باند فرکانس پشتیبانی می‌کند. برای ماژول‌های GPRS فرکانس‌های متداول پشتیبانی شده 850/900/1800/1900MHz هستند. بررسی این مورد نکته‌ای حیاتی برای اطمینان از عملکرد صحیح ماژول و برقراری ارتباط مناسب با شبکه سلولار در محیط مورد نظر شما است. همچنین باید بررسی کنید که آیا ماژول انتخابی شما از پروتکل‌های ارتباطی مثل TCP/IP، UDP، HTTP، MQTT و CoAP پشتیبانی می‌کند یا خیر. این پروتکل‌ها تعیین می‌کنند که داده‌ها چگونه ارسال و دریافت می‌شوند و بنابراین نقش اساسی در عملکرد ماژول دارند.

عملکرد

هرچه نرخ انتقال داده توسط یک ماژول GPS یا GPRS بیشتر باشد، عملکرد نهایی آن در اجرای وظایف شامل پردازش و انتقال داده‌های حجیم و همچنین برقراری ارتباط بلادرنگ بهتر خواهد بود. به عنوان مثال اجرای پروژه دریافت داده از یک سنسور از راه دور و یا ارسال اطلاعات پیوسته به یک سرور، به ماژول با نرخ انتقال داده بالا نیاز دارد. از طرف دیگر تاخیر کوتاه برای کاربردهای نیازمند عکس‌العمل سریع مثل ریموت کنترل‌ها و سیستم‌های بلادرنگ، حیاتی است. تاخیر بالا می‌تواند باعث افت عملکرد پروژه شما شود.

مصرف انرژی

پیش از خرید ماژول GPS و GPRS، میزان مصرف انرژی آن را بررسی کنید و از همخوانی آن با پروژه خود مطمئن شوید. به عنوان مثال اگر در حال اجرای یک پروژه باتری‌محور هستید باید ماژول با مصرف کم انرژی انتخاب کنید تا عمر باتری شما بیشتر شود. به دنبال ماژول با مدهای کم‌مصرف مثل مد sleep باشید تا در مواقع ممکن مصرف انرژی مدار را کاهش دهد.

اندازه و شکل ظاهری ماژول GPS و GPRS

اندازه ماژول‌های GPS و GPRS نه تنها اندازه نهایی پروژه شما را تعیین می‌کند بلکه می‌تواند روی عملکرد نهایی پروژه‌تان نیز تاثیر بگذارد. بعضی از ماژول‌ها فشرده‌تر هستند و برای کاربردهای وابسته به فضا مثل کاربرد در لوازم پوشیدنی و سنسورهای IoT ایده‌آل‌ترند. برای کاربردهایی نظیر ردیابی، نیاز به ماژول GPS با کوچکترین اندازه داریم که بدون هیچ اشتباهی در تعیین موقعیت و زمان پاسخ‌دهی، وظیفه مورد نظر ما را انجام دهد. می‌توانید با بررسی دیتاشیت هر قطعه از اندازه دقیق آن و همچنین نحوه اتصال آن به مدار اطلاعات کافی به دست آورید.

آنتن ماژول GPS یا GPRS

به یاد داشته باشید که ماژول‌های کوچک GPS و GPRS برای دریافت و ارسال اطلاعات بدون تداخل‌های ناخواسته‌ نیاز به استفاده از یک آنتن با عملکرد عالی دارند. بررسی کنید که ماژول انتخابی شما دارای آنتن داخلی است یا باید یک آنتن مجزا برای ماژول خود تهیه کنید. کیفیت آنتن می‌تواند به شدت عملکرد ماژول GPS را تحت تاثیر قرار دهد. معمولا آنتن‌های خارجی به خصوص در محیط‌های چالشی عملکرد بهتری از خود نشان می‌دهند.

سهولت قرارگیری در مدار

به دنبال ماژول GPS و GPRS مناسبی باشید که به راحتی با نرم‌افزار و سخت‌افزار موجود در پروژه شما ارتباط برقرار کند و برنامه‌ریزی شود. ماژول‌هایی که اسناد، کتاب‌خانه‌ها و انجمن‌های پشتیبانی کننده از آن‌ها بیشتر و قابل دسترس‌تر هستند، معمولا گزینه‌های بهتری به حساب می‌آیند. بررسی کنید که آیا پلتفرم‌های توسعه عمومی مثل Arduino و Raspberry Pi یا دیگر میکروکنترلرها از ماژول GPS و GPRS انتخابی شما پشتیبانی می‌کنند یا خیر. ماژولی را برای توسعه پروژه‌تان انتخاب کنید که با این پلتفرم‌ها همخوانی داشته باشد.

برند تولید کننده و قیمت ماژول GPS و GPRS

از تولیدکنندگانی که به طور مداوم این ماژول‌ها را با کیفیت بالا تولید می‌کنند، قطعه مورد نظرتان را انتخاب کنید. شرکت‌های u-blox و SIMCom از معتبرترین تولیدکنندگان ماژول‌های GPS و GPRS هستند. شرکت u-blox یک شرکت سوییسی است که ماژول‌های GNSS با عملکرد بالا تحت سری‌های NEO، MAX و ZED تولید و به بازار عرضه می‌کند. شرکت SIMCom نیز یک شرکت چینی است که بیشتر به تولید ماژول‌های GSM/GPRS می‌پردازد. ماژول‌های خانواده SIM800 و SIM900 از تولیدات اصلی این شرکت هستند که به طور گسترده‌ای از طرف توسعه‌دهندگان مورد استفاده قرار می‌گیرند. این شرکت همچنین سری SIM808 و SIM868 را تولید می‌کند که قابلیت GPS را نیز پشتیبانی می‌کنند. محصولات تولید شده توسط این شرکت‌ها به علت در دسترس بودن اسناد و اطلاعات مربوط به آن‌ها قطعات قابل اعتمادی به حساب می‌آیند. همچنین قیمت قطعه انتخابی نیز از اهمیت ویژه‌ای برخوردار است چرا که قیمت نهایی پروژه شما را تعیین می‌کند. همیشه به دنبال ماژولی باشید که در عین داشتن قیمت مناسب، نیازهای پروژه‌تان را به بهترین نحو پوشش دهد. البته به خاطر داشته باشید که گاهی اوقات پرداخت مبلغ کمی بیشتر برای خرید ماژول GPS و GPRS با عملکرد بالا در زمان شما صرفه‌جویی می‌کند.

پریفرال‌های جانبی

بعضی از ماژول‌ها مشخصه‌های اضافی مثل پشتیبانی از GNSS ارائه می‌دهند و بنابراین به‌طور مثال امکان مکان‌یابی دقیق‌تر را فراهم می‌کنند. یا با داشتن شتاب‌دهنده‌های داخلی و یا پشتیبانی از ماهواره‌های اضافی مثل GLONASS و یا Galileo عملکرد بهتر و دقیقتری را به پروژه شما هدیه می‌دهند.
