رله‌ها قطعات الکترونیکی ضروری هستند که برای کنترل جریان در مدار مورد استفاده قرار می‌گیرند. کاربرد اصلی آنها سوئیچینگ در مدار است که به یک مدار اجازه می‌دهد مدار دیگری را کنترل کند. بر اساس مکانیزم کارکرد، رله‌ها معمولا به دو دسته اصلی رله‌های الکترومکانیکی (EMR) و رله‌های الکتریکی یا حالت جامد (SSR) تقسیم می‌شوند. تفاوت اصلی بین این دو نوع رله در مکانیسم سوئیچینگ آنها نهفته است که بر ساخت، سرعت، دوام و روش‌های تعمیر و نگه‌داری آنها تاثیر می‌گذارد. رله‌های الکترومکانیکی معمولا از یک آهنربای الکتریکی برای باز و بسته کردن اتصالات مدار استفاده می‌کنند، درحالی‌که در نمونه‌های حالت جامد یا SSR اتصالات مدار به کمک یک نیمه‌هادی قطع و وصل می‌شوند.

خرید رله

رله‌ها به دلیل تنوع و قابلیت اطمینان بالای خود در صنایع مختلف کاربرد گسترده‌ای دارند. در اتوماسیون صنعتی، نقش مهمی در کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC)‌ و سیستم‌های خودکار ایفا می‌کنند و امکان کنترل دقیق ماشین‌آلات و فرآیندها را فراهم می‌سازند. در سیستم‌های قدرت، رله‌ها برای محافظت مدار، تنظیم ولتاژ و کنترل موتور ضروری هستند و به عملکرد پایدار و ایمن این سیستم‌ها کمک می‌کنند. در صنعت خودروسازی، رله‌ها در سیستم‌های راه‌اندازی موتور (ignition)، راهنماها و موتورهای الکتریکی مورد استفاده قرار می‌گیرند و به بهبود عملکرد و کارایی وسایل نقلیه کمک می‌کنند. در لوازم خانگی، رله‌ها در ماشین‌های لباسشویی، کولرهای گازی و یخچال‌ها یافت می‌شوند و عملیات سوئیچینگ را تسهیل می‌کنند. بخش مخابرات از رله‌ها برای سوئیچینگ و مسیریابی سیگنال‌ها استفاده می‌کند تا شبکه‌های ارتباطی بدون اختلال کار کنند. علاوه بر این، رله‌ها جزء اصلی سیستم‌های ایمنی و امنیتی مانند سیستم‌های هشدار، تشخیص حریق و مکانیزم‌های خاموشی اضطراری هستند، چراکه در این مدارها سرعت واکنش بالا ضروری است. در حوزه پزشکی نیز از رله‌ها در دستگاه‌های تشخیصی و سیستم‌های پایش بیمار استفاده می‌شود تا عملکرد دقیق و قابل اطمینانی را در تجهیزات درمانی تضمین کنند.

رله‌های الکترومکانیکی (EMRs)

رله‌های الکترومکانیکی نمونه‌های سنتی رله هستند که از اجزای مکانیکی برای اجرای فرایند سوئیچینگ استفاده می‌کنند. معمولا از یک آهنربای الکتریکی برای ایجاد یک میدان مغناطیسی در محیط استفاده می‌کنند که می‌تواند یک میله فلزی را برای باز و بسته کردن کنتاک‌های رله حرکت دهد. این حرکت مکانیکی در حقیقت همان چیزی است که رله‌های الکترومکانیکی را از رله‌های حالت جامد متمایز می‌کند. رله‌های الکترومکانیکی می‌توانند جریان‌ها و ولتاژهای بالا را تحمل کنند و بنابراین برای کاربردهای توان بالا مثل کنترل موتور، ماشین‌های صنعتی و توزیع برق ایده‌آل هستند. با توجه به ماهیت مکانیکی عملکردشان، این رله‌ها معمولا در هر بار اجرای فرایند سوئیچینگ صدایی تولید می‌کنند. این بازخورد می‌تواند در شرایطی که کاربران نیاز به تایید فعال بودن رله دارند مفید باشد. رله‌های الکترومکانیکی با نگهداری مناسب، به خصوص در شرایطی که نیاز به سوئیچینگ مداوم وجود ندارد، می‌توانند برای مدت طولانی دوام بیاورند. از رله‌های الکترومکانیکی به طور گسترده در صنعت خودروسازی، ماشین‌آلات صنعتی و لوازم خانگی استفاده می‌شود. این رله‌ها به علت پشتیبانی از هر دو نوع مدارهای AC و DC در سیستم‌های متنوعی کاربرد دارند. همچنین به علت ساختار ساده‌ای که دارند معمولا قیمت مناسبی دارند و گزینه‌های عالی برای کاربردهای مقرون به صرفه به شمار می‌روند.

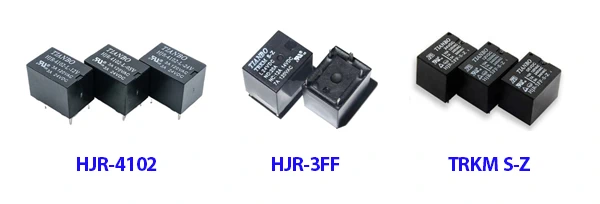

خرید رله‌های الکترومکانیکی

نمونه‌های محبوب رله‌های الکترومکانیکی

سری HJR و سری TRKM از برند تیانبو (Tianbo) از پرطرفدارترین رله‌های الکترومکانیکی به شمار می‌روند. رله‌های سری HJR رله‌های الکترومغناطیسی بوده و برای اتصال روی PCB طراحی شده‌اند. ابعاد کوچکی دارند و گاها تا جریان‌های 10 تا 20 آمپر در حالت AC و DC را تحمل می‌کنند. سلف موجود در نمونه‌های مختلف این رله‌ها می‌تواند ولتاژهای 3 تا 48 ولت DC را تحمل کند و بنابراین برای مدارهای مختلف قابل استفاده هستند.

سری HJR-4102 و HJR-3FF از محبوب‌ترین رله‌های این خانواده هستند. سری HJR-4102 برای کاربردهای عمومی مورد استفاده قرار می‌گیرند و معمولا در مدار خودروها یافت می‌شوند. سه نمونه 5 ولتی HJR-4102-L-05V ، 12 ولتی HJR-4102-L-12V و 24 ولتی HJR-4102-L-24V پرطرفدارترین رله‌های این گروه هستند که با جریان 3 آمپر کار می‌کنند. تک کنتاکت هستند و 6 پین دارند و در برابر شرایط بد محیطی مثل رطوبت و گرد و خاک مقاومند. سری HJR-3FF برای کاربردهای سوئیچینگ کم مصرف طراحی شده‌اند. به عنوان مثال HJR-3FF-12VDC-S-Z یک رله مینیاتوری 12 ولتی است که در خودروسازی، صنعت و لوازم خانگی مورد استفاده قرار می‌گیرد.

سری رله‌های TRKM به گونه‌ای طراحی شده‌اند که بتوانند جریان‌های بالاتری را تحمل کنند و بنابراین برای کاربردهای توان بالا مناسب‌ترند. یکی از نمونه‌های پرطرفدار این سری از رله‌ها TRKM S-Z L24VDC است که برای کنترل مدار DC با ولتاژ 24 ولت طراحی شده است. این قطعه نیز در برابر رطوبت و گرد و غبار مقاوم‌سازی شده است و برای استفاده در محیط‌های با شرایط سخت مناسب است. سلف کم مصرف و دی‌الکتریک پر قدرت آن، این رله را به قطعه‌ای ایده‌آل برای استفاده در سیستم روشنایی خودرو، پمپ‌های سوخت، سیستم‌های تهویه مطبوع و پنل‌های کنترل صنعتی تبدیل کرده‌است.

رله‌های الکتریکی یا حالت جامد (SSR)

رله‌های حالت جامد بدون هیچ نوع حرکت مکانیکی کار می‌کنند. این رله‌ها از یک جز نیمه‌هادی مثل تریستور، ترایاک یا ترانزیستور برای قطع و وصل مدار استفاده می‌کنند. رله‌های SSR در مقایسه با همتایان الکترومکانیکی‌شان، راه‌حل‌هایی سریع، قابل اطمینان و بدون نیاز به تعمیر و نگه‌داری ارائه می‌دهند. از آنجایی‌که اجزای مکانیکی ندارند فرایند سوئیچینگ را با سرعت بیشتری انجام می‌دهند و به این ترتیب در مقایسه با رله‌های EMR برای کاربردهای پرسرعت مناسب‌ترند. همچنین مصرف انرژی پایین‌تری دارند و گرمای کمتری نیز تولید می‌کنند. با توجه به طراحی حالت جامد و استفاده از نیمه‌هادی‌ها، معمولا ابعاد آن‌ها کوچکتر است و وزن کمتری دارند و بنابراین در کاربردهایی که فضای کوچکتری دارند مثل لوازم الکترونیکی قابل حمل، بیشتر مورد استفاده قرار می‌گیرند. از رله‌های SSR بیشتر در سیستم‌های اتوماسیون، HVAC و کنترل روشنایی بهره می‌برند. چون در رله‌های حالت جامد بخش متحرکی وجود ندارد بنابراین فرسایش در این قطعات کمتر است و طول عمر بالایی دارند. همچنین هنگام قطع و وصل مدار صدایی تولید نمی‌کنند و برای محیط‌هایی مثل بیمارستان‌ها، دفاتر کار و استدیوهای صدابرداری ایده‌ال‌ترند.

خرید رله‌های حالت جامد یا SSR

نمونه‌های محبوب رله‌های حالت جامد

رله‌های سری AQ-H و AQ-A ساخت شرکت پاناسونیک از پرطرفدارترین رله‌های SSR در بازار هستند. شرکت پاناسونیک یکی از معتبرترین تولیدکنندگان رله‌های ssr با کیفیت بالاست. رله‌های ساخت این شرکت قابل اطمینان، بهینه و با ابعاد بسیار کوچک و فشرده هستند و در سیستم‌های الکترونیکی زیادی مورد استفاده قرار می‌گیرند. سری AQ-H رله‌های مینیاتوری قابل نصب روی PCB هستند که برای سیستم‌های کوچک طراحی شده‌اند. این رله‌ها بسیار کم‌مصرف، با سرعت سوئیچینگ بالا و طول عمر عملیاتی طولانی هستند و در سیستم‌های اتوماسیون، مدارهای کنترل صنعتی و ابزار محاسباتی و پزشکی مورد استفاده قرار می‌گیرند. سری AQ-H بیشتر به خاطر ابعاد کوچکی که دارند مشهورند. برای مثال AQH3223 به عنوان یکی از محبوب‌ترین اعضای این خانواده در پکیج DIP-8 در ابعاد 6.4 در 9.8 میلی‌متر تولید می‌شود و برای کنترل بار AC ایده‌آل است. AQH3223A مشخصات فنی کاملا یکسان با AQH3223 دارد، فقط در پکیج SMD تولید می‌شود. حرف A در انتهای پارت نامبر قطعه نشان‌دهنده پکیج آن است. نکته قابل توجه در مورد این رله‌های حالت جامد این است که اگر هنگام روشن بودن رله، بین ترمینال‌های I/O اتصال کوتاه ایجاد شود، ممکن است آی‌سی داخلی آسیب ببیند.

سری AQ-A برای تحمل ولتاژ و جریان بالاتر طراحی شده‌اند و گزینه‌ای ایده‌آل برای کاربردهای صنعتی و سنگین هستند. به عنوان مثال AQA611VL با جریان 40 آمپر کار می‌کند و ولتاژ عملیاتی آن در حالت AC بین 75 تا 250 ولت و در حالت DC بین 4 تا 32 ولت است. این رله‌های ssr ولتاژ شکست بالایی دارند و ایمنی مدارهای قدرت بالا را افزایش می‌دهند. همچنین اتلاف حرارتی آنها کمتر است. از فناوری سوئیچینگ zero-cross استفاده می‌کنند که باعث کاهش نویز و بهبود عملکرد آن می‌شود. از این نوع رله بیشتر در سیستم‌های گرمایش و کنترل دما مثل کوره‌ها و بخاری‌های صنعتی و مدارهای توزیع توان استفاده می‌شود. این سری در ابعاد فشرده 40 در 58 در 25.5 میلی‌متر تولید می‌شوند.

رله‌های روسی

رله‌های ساخت روسیه به دلیل دوام و قابلیت اطمینان بالایشان به خصوص در شرایط سخت محیطی مثل قرارگیری در مجاورت تابش‌های شدید، نوسانات دمایی شدید و یا فشارهای مکانیکی، شناخته شده‌اند. این رله‌ها که برای کاربردهای فضایی، نظامی و صنعتی طراحی شده‌اند، می‌توانند در دماهای بسیار پایین و بسیار بالا عمل کنند. این امر باعث می‌شود که این قطعات برای استفاده در صنایع دفاع، هوانوردی و اکتشاف فضایی ایده‌آل باشند. سازگاری الکترومغناطیسی (EMC) قوی آنها و همچنین مقاومت‌شان در برابر تابش‌های رادیواکتیو موجب می‌شود که این رله‌ها عملکرد پایداری در سیستم‌های الکترونیکی حساس، از جمله محیط‌های هسته‌ای و با تداخل زیاد، داشته باشند. علاوه بر این، رله‌های روسی دارای طراحی‌های مقاوم فلزی هستند که مقاومت مکانیکی عالی در برابر لرزش‌ها و شوک‌ها فراهم می‌کند و منجر به عمر عملیاتی طولانی آن‌ها می‌شود. صنایع مختلفی مانند معدن‌کاری، نفت و گاز و ماشین‌آلات سنگین از توانایی این رله‌ها در عملکرد زیر بارهای سنگین و شرایط سخت بهره‌مند می‌شوند. در مقایسه با سایر رله‌ها، مدل‌های روسی عملکرد بهتری در محیط‌های با شرایط سخت دارند و استانداردهای قابل‌اعتماد نظامی را رعایت می‌کنند و در بسیاری از موارد، از نظر هزینه رقابتی هستند. با این حال، ممکن است محدودیت‌هایی مانند دسترسی محدود بین‌المللی، تنوع کمتر در طراحی‌های استاندارد و در برخی موارد، وابستگی به تکنولوژی‌های قدیمی دوران اتحاد جماهیر شوروی داشته باشند. با اینکه این رله‌ها بسیار بادوام هستند، برندهای معروف مانند Omron، Panasonic و TE Connectivity ممکن است برای الکترونیک مصرفی مدرن و خودکارسازی عمومی مناسب‌تر باشند. با این وجود، اگر اطمینان از عملکرد در شرایط سخت محیطی مهم‌ترین نگرانی شماست، رله‌های روسی جایگزین مقاوم و مقرون به صرفه‌ای برای نیازهای‌تان ارائه می‌دهند.

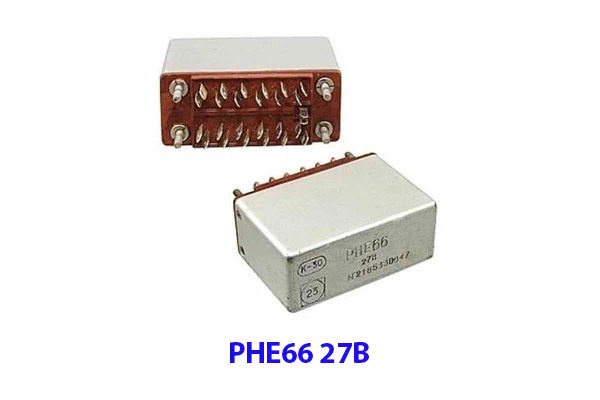

خرید رله‌های روسی خانواده PHE

نمونه‌های محبوب رله‌های روسی

رله‌های سری PHE66 یکی از محبوب‌ترین رله‌های روسی هستند که در دسته رله‌های الکترومکانیکی قرار می‌گیرند. با استفاده از یک آهنربای مغناطیسی بین کنتاکت‌ها به صورت مکانیکی سوئیچ می‌کنند و به این ترتیب مدارهای الکتریکی را کنترل می‌کنند. رله PHE66 که گاهی اوقات با نام RNE66 نیز شناخته می‌شود برای سوئیچ مدارهای DC تا 320 ولت و مدارهای AC تا 418 ولت با جریان 10 آمپر طراحی شده است. این نوع رله در انواع مختلف PHE66 12B، PHE66 24B، PHE66 27B ، PHE66 110B و PHE66 220B عرضه می‌شود که عدد نوشته شده در پارت نامبر آن، ولتاژ DC قابل تحملش را تعیین می‌کند. رله‌های خانواده PHE66 دارای 6 پایه NO (Normally Open) و 6 پایه NC (Normally Close) هستند.

نکات کلیدی هنگام خرید رله

انتخاب یک رله مناسب برای پروژه‌ای که در دست طراحی و توسعه دارید برای اطمینان از عملکرد بهینه و قابل اطمینان و طولانی مدت آن ضروری است. در ادامه مهمترین فاکتورهایی که هنگام خرید رله باید به آنها دقت کنید را بررسی می‌کنیم.

جریان و ولتاژ قابل تحمل رله

رله‌ای که انتخاب می‌کنید باید بتواند ولتاژ و جریان اعمال شده به سلف (بخش کنترلی) و کنتاکت‌ها را تحمل کند. اطمینان حاصل کنید که ولتاژ سلف با ولتاژ کنترلی مدار همخوانی دارد تا از هرگونه خرابی احتمالی جلوگیری کنید. ولتاژ کنتاکت‌ها و جریان آنها نیز باید بار مورد نیاز را تامین کنند. حاشیه ایمنی کافی برای تحمل نوسانات ولتاژ و جریان‌های هجومی، به‌ویژه برای بارهای القایی، در نظر بگیرید.

پیکربندی کنتاکت‌های رله

رله‌ها با پیکربندی‌های متفاوتی برای کنتاکت‌ها ارائه می‌شوند که هر کدام برای نوع خاصی از عملیات سوئیچینگ مناسب هستند. متداول‌ترین پیکربندی‌ها عبارتند از SPST، SPDT و DPDT. حالت اول یک سوئیچ ساده روشن/خاموش برای یک مدار است. حالت دوم بین دو خروجی مختلف سوئیچ می‌کند. حالت سوم نیز دو مدار مختلف را به ترتیب کنترل می‌کند. البته حالت‌های دیگری مثل رله‌های multi-pole نیز وجود دارند که برای کاربردهای سوئیچینگ پیچیده مورد استفاده قرار می‌گیرند. با توجه به نوع عملکرد مداری که طراحی می‌کنید رله با پیکربندی مناسب را انتخاب کنید تا از عملکرد صحیح آن مطمئن شوید.

نوع بار رله

نوع باری که توسط رله سوئیچ می‌شود تاثیر قابل توجهی در انتخاب رله دارد. بارها می‌توانند مقاومتی، القایی و یا خازنی باشند. دستگاه‌هایی با بار مقاومتی مثل بخاری‌ها و لامپ‌های رشته‌ای به رله‌ای با ظرفیت استاندارد تحمل جریان نیاز دارند. دستگاه‌هایی مانند موتورها، سلونوئیدها و ترانسفورماتورها با بار القایی باعث ایجاد نوسانات ولتاژ می‌شوند و نیاز به رله‌هایی با قابلیت سرکوب قوس یا دیودهای داخلی دارند. دستگاه‌های با بار خازنی مثل منابع تغذیه و درایورهای LED نیز جریان هجومی بالایی می‌کشند و نیازمند رله‌هایی با توانایی تحمل جریان‌های گذرا هستند. انتخاب رله متناسب با نوع بار از خرابی زودهنگام آن جلوگیری کرده و عملکرد پایدار مدار را تضمین می‌کند.

سرعت سوئیچینگ رله

زمان پاسخ‌گویی رله به نوع طراحی آن بستگی دارد. رله‌های الکترومکانیکی معمولا در حد میلی ثانیه سوئیچ می‌کنند و برای کاربردهای عمومی مناسبند. در مقابل رله‌های حالت جامد ssr دارای سرعت سوئیچینگ بسیار بالاتری هستند و معمولا در حد میکروثانیه عمل می‌کنند. بنابراین برای کاربردهای با سرعت بالا و سوئیچینگ مکرر ایده‌آل هستند. انتخاب نوع مناسب رله تضمین می‌کند که نیازهای سرعت و پاسخ‌گویی در کاربرد مورد نظر شما برآورده شود.

ولتاژ سیم‌پیچ رله و مصرف انرژی آن

عملکرد رله به ولتاژ و جریان مشخصی در سیم‌پیچ آن بستگی دارد. مدار کنترل باید بدون اینکه از ولتاژ نامی سیم‌پیچ (سلف) فراتر رود، انرژی کافی را تامین کند. برخی از رله‌ها دارای سلف‌های کم‌مصرف هستند که برای بهره‌وری انرژی طراحی شده‌اند. همچنین سلف‌ها در دو نوع DC و AC موجودند که باید نوع مناسب برای سازگاری با مدار انتخاب شود.

طول عمر و دوام رله

رله‌ها عمر کاری محدودی دارند که به ساختار آنها بستگی دارد. رله‌های الکترومکانیکی به دلیل حرکت مکانیکی کنتاکت‌ها به مرور زمان فرسوده می‌شوند و معمولا ده‌ها تا صدها هزار سیکل عمر دارند. اما رله‌های حالت جامد ssr بدون نیاز به قطعات متحرک فرایند سوئیچینگ را انجام می‌دهند که موجب افزایش قابل توجه طول عمر آنها تا میلیون‌ها سیکل می‌شود. انتخاب رله‌ای با دوام مناسب، هزینه‌های نگهداری و تعویض قطعه را به حداقل می‌رساند.

نوع نصب رله

رله‌ها با روش‌های نصب متنوعی در دسترس هستند و نیازهای مختلفی را می‌توانند برآورده کنند. بعضی از آنها روی PCB نصب می‌شوند. این قطعات کوچک و جمع‌ و جور هستند و برای ادغام مستقیم در بردهای مدار چاپی طراحی شده‌اند. دسته دیگر روی ریل DIN نصب می‌شوند. این گروه برای پنل‌های کنترل صنعتی مناسبند و نصب و تعویض آسانی را فراهم می‌کنند. بعضی از رله‌ها نیز روی پنل نصب می‌شوند و برای محفظه‌های بزرگ و کابردهای با توان بالا ایده‌آلند. انتخاب نوع نصب مناسب، نصب آسان و سازگاری با سیستم‌های موجود را تضمین می‌کند.

عوامل محیطی موثر بر کارکرد رله

رله‌ها در شرایط محیطی مختلف کار می‌کنند. پیش از خرید رله اطمینان حاصل کنید که رله در محدوده دمایی مورد انتظار عملکرد مطلوبی دارد. همچنین توجه داشته باشید که برای کاربردهایی که در معرض رطوبت قرار دارند نمونه‌ای را انتخاب کنید که نسبت به رطوبت مقاوم باشد. در محیط‌های صنعتی با شرایط سخت و در فضاهای بیرونی نیز باید رله‌ای انتخاب کنید که در برابر گرد و غبار و مواد شیمیایی مقاوم باشد. رله‌های طراحی شده برای محیط‌های با شرایط سخت معمولا قابلیت اطمینان و طول عمر بیشتری دارند.

گواهینامه‌های ایمنی

استانداردهای کیفیت و ایمنی نیز در انتخاب رله بسیار مهم هستند. توجه داشته باشید که رله انتخابی شما از استانداردهایی مثل UL، CE و RoHS پیروی کند. استاندارد UL تضمین می‌کند که رله با استانداردهای ایمنی تطابق دارد. استاندارد CE نیز برای ورود به بازار اروپا مورد نیاز است. استاندارد RoHS تایید کننده رعایت مقررات زیست محیطی است. رله‌های دارای گواهینامه، تطابق با استانداردهای ایمنی صنعت و الزامات قانونی را تضمین می‌کنند.

با در نظر گرفتن دقیق این عوامل، می‌توانید مناسب‌ترین رله را برای پروژه خود انتخاب کنید. چه به یک رله حالت جامد با سرعت بالا برای سوئیچینگ دقیق نیاز داشته باشید و چه یک رله الکترومکانیکی بادوام برای استفاده صنعتی، انتخاب مشخصات صحیح موجب بهبود عملکرد سیستم، افزایش قابلیت اطمینان و طول عمر بیشتر آن خواهد شد.
