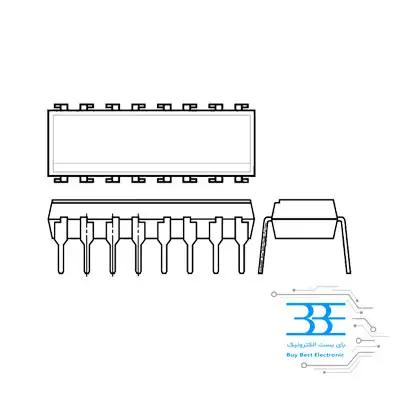

توضیح قطعه اپتوکوپلرPS2501-4
اپتوکوپلر PS2501-4 نوعی جدا کننده نوری است. این قطعه با استاندارد UL به شماره E72422 (بررسی مقدار ایمنی قطعات و اجزای آن در بالاترین سطح بر اساس استاندارد UL انجام می شود) مطابقت دارد.
اپتوکوپلر PS2501-4 شامل یک دیود جمع کننده از جنس گالیم آرسنید (GaAs= نیمه رسانا با ساختار بلوری) و یک فوتو ترانزیستور NPN (ترانزیستور وظیفه کنترل جریان را بر عهده دارد و در اتصال NPN از داخل سنسور بار منفی را عبور می دهد و به پایه خروجی " مشکی رنگ" می رسد)، از جنس سیلیکون است.
قابل ذکر است، این محصول فاقد سرب است. از کاربردهای رایج اپتوکوپلر PS2501-4 می توان به استفاده در منابع تغذیه، تلفن ها، فکس ها، تجهیزات FA/OA و کنترل کننده های منطقی قابل برنامه ریزی، اشاره کرد.
ویژگی های اپتوکوپلر PS2501-4- Vceo بیشترین ولتاژ خروجی جمع کننده در ترانزیستور: 80 ولت
- IC جریان جمع کننده ترانزیستور: 50 mA/ch
- ΔPC/˚C درجه اتلاف قدرت در ترانزیستور: 1.2 mW/˚C
- PC اتلاف قدرت در ترانزیستور: 120 mW/ch
- سوئیچینگ با سرعت بالا: tr= 3 µs TYP., tf= 5 µs TYP.
- VR ولتاژ معکوس در دیود: 6 ولت
- IF جریان مستقیم (DC) در دیود: 80 mA/ch
- ΔPD/˚C درجه اتلاف قدرت در دیود: 1.2 mW/˚C
- PD اتلاف قدرت در دیود: 120 mW/ch
- IFP پیک جریان مستقیم در دیود: 1 A/ch
- BV بیشترین ولتاژ جداسازی: 5000 Vr.m.s.
