خرید آی سی PJ1085CM-3.3
به منظور تثبیت (ثابت نگه داشتن) ولتاژ مورد نظر در نقاط مختلف مدار از آی سی های رگولاتور استفاده می کنیم. تثبیت به
این منظور انجام می شود که ما در مداری نیاز به یک ولتاژ ثابت، مثلا 5 ولت dc دایم ولی نوساناتی در ولتاژ ورودی به
مدار ما وجود دارد که بر عملکرد مدار تاثیر می گذارد از این رو از آی سی رگولاتور به منظور تثبیت کننده ولتاژ
استفاده می کنیم.
رگولاتورها در یک دسته بندی کلی، به سه دسته تقسیم میشوند:
- رگولاتورهای ولتاژ خروجی ثابت مثبت که ولتاژ خروجی آنها یک عدد ثابت مثبت و غیر قابل تغییر می باشد.
- رگولاتورهای ولتاژ خروجی ثابت منفی، که ولتاژ خروجی آنها یک عدد ثابت منفی و غیر قابل تغییر است
- رگولاتورهای ولتاژ خروجی متغیر (Adj)، آی سی های رگولاتور دو نوع مثبت و منفی هستند . آی سی های سری PJ1085
رگولاتورهای ولتاژ مثبت با عملکرد بالا هستند که برای استفاده در برنامه های کاربردی که نیازمند عملکرد افت
پایین جریان هستند طراحی شده اند. علاوه بر این، PJ1085 تنظیم بسیار خوبی را برای تغییرات ناشی از تغییر در خط و
دما و بار را فراهم می کند. از ویژگی های برجسته می توان به عملکرد افت پایین در جریان مجاز، پاسخ گذارا سریع،
محدود کردن جریان داخلی و حفاظت از خاموش شدن حرارتی خروجی دستگاه اشاره کرد. سری های PJ1085 دارای سه ترمینال
تنظیم کننده با ولتاژ ثابت و تنظیم پذیر هستند که در بسته های محبوب موجود هستند.
در اینجا به بعضی ویژگی های این محصول اشاره می کنیم:
- حداکثر افت ولتاژ 1.3 ولت
- رتبه بندی جریان کامل روی خط و دما
- پاسخ گذرا سریع
- تنظیم کل خروجی ± 2٪ بیش از خط ، بار و دما
- حداکثر جریان پین 120 میکرو آمپر را روی دما تنظیم می کند.
- تنظیم کننده خطی معمولی
- تنظیم کننده بار به طور معمول
- ولتاژهای خروجی ثابت و تنظیم پذیر
- در فرم های TO-220 و TO-263 و To-252 طراحی می شوند

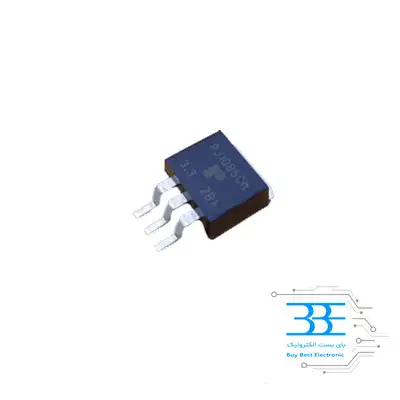

آی سی PJ1085CM-3.3 برای تثبیت ولتاژ 3.3 ولت استفاده می شود.
