PIC16F876A-I/SO

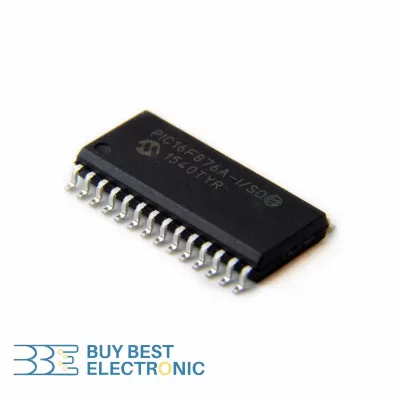

میکروکنترلر PIC16F876A-I/SO

میکروکنترلر PIC16F876A-I/SO از سری PIC16F87x یک میکروکنترلر 8 بیتی CMOS تولید شده توسط کمپانی microchip است که با اجرای هر دستورالعمل در 200 نانوثانیه قطعه‌ای قدرتمند است و با این حال به دلیل داشتن تنها 35 دستورالعمل تک کلمه‌ای برنامه‌نویسی آن نیز بسیار ساده است. این میکروکنترلر از خانواده PIC16F در پکیج SOIC-28 ارائه می‌شود و در شاخه‌های مختلفی از کاربردهای تبدیل A/D پیشرفته، خودرو‌سازی و الکترونیک صنعتی و مصرفی و لوازم خانگی مورد استفاده قرار می‌گیرد.

مشخصات فنی PIC16F876A-I/SO

این میکروکنترلر از سری PIC16F87x دارای یک پردازنده RISC با عملکرد بالا است که دستورالعمل‌ها را با سرعت کلاک بیشینه 20MHz اجرا می‌کند. دارای 14kB حافظه فلش قابل برنامه‌ریزی مجدد است که قابلیت اطمینان طولانی مدت کدها و به‌روز رسانی و برطرف کردن باگ‌ها را تضمین می‌کند. همچنین 368B حافظه ذخیره‌سازی داده RAM و 256B حافظه غیرفرار EEPROM دارد که فضای ذخیره‌سازی داده کافی برای حفظ اطلاعات حیاتی هنگام قطع برق در اختیار توسعه‌دهنده قرار می‌دهد. میکروکنترلر PIC16F876A-I/SO از پریفرال‌های جانبی مختلف شامل 22 پورت I/O، یک ICD، دو مقایسه کننده، دو ماژول PWM ده بیتی، یک پورت سریال SPI یا I2C و یک رابط USART پشتیبانی می‌کند و 2 تایمر 8 بیتی و یک تایمر 16 بیتی دیجیتال دارد. یک مبدل آنالوگ به دیجیتال با 5 کانال و رزولوشن 10 بیت دارد و در محدوده ولتاژ 4 تا 5.5 ولت و در بازه دمایی 40- تا 85+ درجه سلسیوس کار می‌کند. این میکروکنترلر با ابعاد 17.87 در 7.49 میلی‌متر و با ارتفاع 2.31 میلی‌متر تولید می‌شود و وزن آن 2.215 گرم است.

کاربردهای میکروکنترلر PIC16F876A-I/SO

این میکروکنترلر به دلیل طراحی قوی و رعایت استانداردهای بین‌المللی دمای عملیاتی و میزان اتلاف، مناسب توسعه سیستم‌ در محیط‌های عملیاتی مختلفی است. همچنین به علت قابلیت اطمینان و عملکرد بالایی که دارد برای توسعه سیستم‌های الکترونیکی پیچیده مناسب است. به علت عرضه در پکیج جمع و جور SOIC-28، برای هرگونه پروژه‌ای چه برای سرگرمی و چه برای کاربردهای صنعتی در مقیاس بزرگ به گزینه‌ای ایده‌آل تبدیل شده‌است. در صنایع خودروسازی در سیستم‌های کنترلی مثل واحد کنترل موتور ECU و سیستم کنترل آب و هوا کاربرد دارد. همچنین در اتوماسیون صنعتی در کنترلرهای منطقی قابل برنامه‌نویسی PLC، در الکترونیک مصرفی برای وظایف مانیتورینگ و مدیریت در لوازم خانگی مثل ماشین‌های شوینده، مایکروویوها و سیستم‌های تهویه مطبوع و در ابزار ارتباطی برای انتقال و دریافت داده استفاده می‌شود.

مزایا و معایب PIC16F876A-I/SO

میکروکنترلر PIC16F876A-I/SO یک قطعه همه‌کاره است و در طیف گسترده‌ای از پروژه‌ها از سیستم‌های خودرو گرفته تا لوازم الکترونیکی مصرفی مناسب است. از آنجایی که مصرف انرژی آن پایین است برای دستگاه‌هایی که با باتری کار می‌کنند قطعه ایده‌آلی است. همچنین چون از پریفرال‌های داخلی مثل PWM و ADC و رابط‌های ارتباطی سریال پشتیبانی می‌کند نیاز به استفاده از قطعات جانبی در توسعه پروژه را کاهش داده و به‌طور کلی هزینه تولید را کاهش می‌دهد. به‌علاوه چون محیط توسعه قوی MPLAB و همچنین تعداد زیادی از ابزارهای برنامه‌نویسی از این میکروکنترلر پشتیبانی می‌کنند، برنامه‌ریزی آن نسبتا ساده است. از طرفی به علت قیمت مناسبی که دارد به قطعه‌ای در دسترس علاقه‌مندان به پروژه‌های الکترونیکی و همچنین افراد حرفه‌ای در این زمینه تبدیل شده است. با این حال هنگام انتخاب این قطعه باید به چند نکته کوچک دقت کرد. میکروکنترلر PIC16F876A-I/SO یک میکروکنترلر 8 بیتی است و قدرت پردازشی محدودی دارد و بنابراین برای پروژه‌هایی که نیازمند قدرت پردازشی خیلی بالا هستند مناسب نیست و بهتر است با یک نمونه 32 بیتی جایگزین شود. همچنین محدودیت حافظه RAM و EEPROM آن ممکن است باعث شود برای همه پروژه‌ها بخصوص جایی که نیاز به ذخیره‌سازی داده حجیم باشد عملکرد مناسبی ارائه ندهد. البته در این مورد می‌توان با استفاده از حافظه جانبی مشکل را برطرف کرد.

مقایسه میکروکنترلر PIC16F876A-I/SO با PIC16F876A-I/SP

میکروکنترلرهای PIC16F876A-I/SO و PIC16F876A-I/SP هسته پردازشی یکسان دارند و بنابراین از نظر عملکرد و سرعت کلاک و میزان حافظه یکسان هستند و از پریفرال‌های یکسان نیز پشتیبانی می‌کنند. تفاوت اصلی بین این دو قطعه نوع پکیج آن‌ها است که باعث می‌شود ابعاد و وزن متفاوتی داشته باشند و به روش‌های مختلف به بورد الکترونیکی متصل شوند. PIC16F876A-I/SO در پکیج SOIC-28 و با ابعاد 17.87 در 7.49 میلی‌متر و ارتفاع 2.31 میلی‌متر و با وزن 2.215 گرم تولید می‌شود و روش اتصال آن SMT است. درحالی که PIC16F876A-I/SP در پکیج PDIP-28 و با ابعاد 34.67 در 7.24 میلی‌متر و با ارتفاع 3.3 میلی‌متر و با وزن 22 گرم تولید می‌شود و نحوه اتصال آن THT یا Through-hole است. به‌طورکلی PIC16F876A-I/SO فشرده‌تر است و برای فضاهای کوچکتر مناسب‌تر است. از طرفی به علت استفاده از نحوه اتصال SMT عملکرد دمایی بهتری نیز دارد. می‌توان گفت این قطعه برای تولیدات انبوه جایی که میزان فضای استفاده شده اهمیت حیاتی دارد مناسب‌تر است. از قطعه PIC16F876A-I/SP در مقابل بیشتر برای پروژه‌های آموزشی و جایی که راحتی فرایند اتصال مورد نظر باشد استفاده می‌شود.
