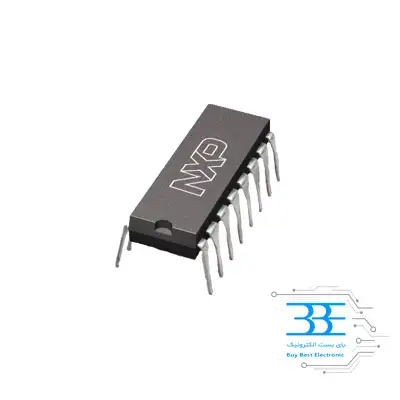

آی سی 74HC238N

خرید آی سی 74HC238N

در مدار منطقی رمزگشا یا دیکودر مداری است که دارای n پایه ورودی و حداکثر “2 به توان n” پایه خروجی است که بسته به ترکیب سیگنال‌های ورودی، در هر لحظه تنها یکی از “2 به توان n” فعال می‌شود. دیکودرها دارای انواع دو به چهار، سه به هشت، چهار به شانزده و … هستند.

اندکور،مداری است که “2 به توان n” پایه ورودی و n پایه خروجی دارد. مدار انکودر عکس عمل دیکودر را انجام می‌دهد. مدار انکودر، سیگنال‌های باینریهای چندگانه ورودی را به یک عدد کوچکتر فشرده می‌کند. در هر لحظه تنها یکی از ورودی‌ها می‌تواند مقدار «۱» داشته باشد و بقیه ورویها باید در حالت «۰» باشند. در صورتیکه چند ورودی به صورت همزمان در حالت «۱» قرار داشته باشند، آن ورودی که اولویت بالاتری نسبت به بقیه دارد در مدار اثر می‌گذارد. به چنین مداری، انکودر با اولیت گفته می‌شود.

آی سی 74HC238N، یک آی سی دیکودر یا دمالتی پلکس 3 به 8 است، می دانیم که منظور از دکیدر یعنی باینری می دهیم و معادل دسیمالش را در خروجی متناظر دریافت می کنیم. همچنین می دانیم که منظور از دمالتی پلکس یعنی یک بیت ورودی داریم و چند بیت خروجی. با توجه به آدرسی که می دهیم، آن بیت ورودی به خروجی متناسب با آدرس منتقل می شود. در آی سی 74HC238N تعداد سه بیت Enable داریم. دلیل آن این است که اگر بخواهیم به صورت موازی چند آی سی دیگر اضافه کنیم و تعداد ورودی-خروجی ها را افزایش دهیم، بتوانیم این کار را انجام دهیم. اگر بخواهیماز این آی سی به عنوان دمالتی پلکسر استفاده کنیم، می بایست یکی از بیت های Enable را به عنوان بیت ورودی در نظر بگیریم و بقیه بیت های Enable را در حالت فعال بگذاریم. اما اگر بخواهیم از آن به عنوان دیکودر استفاده کنیم، می بایست تمام بیت های Enable را در حالت فعال بگذاریم.

ویژگی های 74HC238N:

• دامنه ولتاژ: 2 تا 6 ولت
• جریان خروجی: 5.2 میلی آمپر
• تعداد پایه: 16
• نوع نصب: DIP
