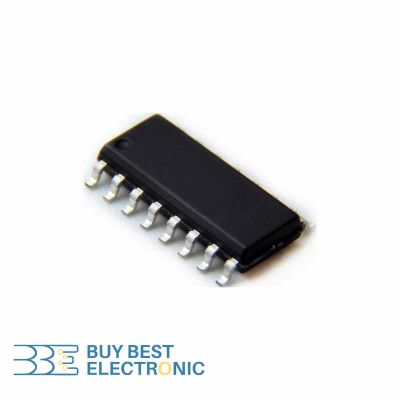

آی سی 74HC174D، آی سی فلیپ فلاپ منطقی نوع D با خروجی غیر معکوس است.
که شامل 4 گیت NAND دو ورودی با سرعت بالاست که با تکنولوژی C2MOS گیت سیلیکونی ساخته شده است. این آی سی از نوع SMDبه معنای قطعات نصب سطحی می باشد که دارای تکنولوژی SMT می باشد. در این تکنولوژی قطعات الکترونیکی به سبکی ساخته می شوند که مونتاژ آنها به صورت سطح به سطح باشد، به شکلی که هیچ پایه ای به صورت سیمی به قطعه متصل نبوده و محل اتصال به برد محل چاپی به شکل تخت باشد. در تولیدات عمده این قطعات را از طریق هوای گرم با خمیر قلع مونتاژ می کنند.
این تکنولوژی با سبک مونتاژ منحصر به فرد خود باعث کاهش حجم قطعات و به طبع کاهش هزینه تولید و افزایش کیفیت شده است. این آی سی به عملکرد سرعت بالا شبیه LSTTL معادل، دست می یابد در حالی که اتلاف انرژی پایین CMOS را حفظ می کند.
این تکنولوژی با سبک مونتاژ منحصر به فرد خود باعث کاهش حجم قطعات و به طبع کاهش هزینه تولید و افزایش کیفیت شده است. این آی سی به عملکرد سرعت بالا شبیه LSTTL معادل، دست می یابد در حالی که اتلاف انرژی پایین CMOS را حفظ می کند.
سیگنال های اطلاعاتی به کار گرفته شده برای ورودی ها به خروجی ها در لبه خروجی مثبت پالس ساعت منتقل می شوند.
مدار داخلی از سه مرحله شامل خروجی بافر تشکیل شده است که ایمنی نویز بالایی و خروجی پایدار را فراهی می کند.
وقتی ورودی CLR پایین نگه داشته می شود خروجی ها در سطح منطقی کم، مستقل از ورودی ها هستند. تمامی ورودی ها مجهز به مدارهای محافظ در برابر تخلیه استاتیک یا ولتاژ اضافه گذرا هستند.
سرعت بالا، فرکانس ماکزیمم 71 مگاهرتز در VCC=5 ولت اتلاف توان پایین: حداکثر جریان 4 میکروآمپر در دمای 25 درجه سلسیوس تاخیرهای انتشار متعادل
دامنه ولتاژ عملیاتی: 2 تا 6 ولت
