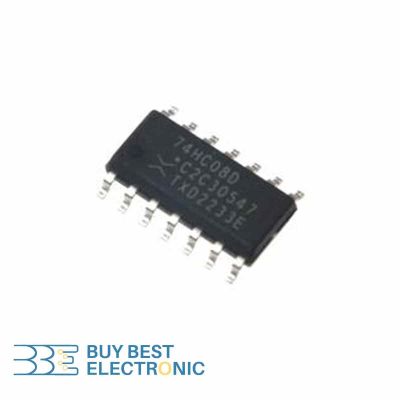

74HC08D
74HC08D

74HC08D

5.0 (5) 0
  • شماره فنی قطعه:74HC08D
  • برند:NEXPERIA
  • پکیج:SO-14
  • دسته بندی:Logic Gates

مشخصات فنی

  • DatasheetDownload
  • Minimum Operating Temperature -40 °C
  • Maximum Operating Temperature +125 °C
  • Number of Output 1 Output
  • Supply Voltage (Min) 2 V
  • Mounting Style SMD/SMT
  • Number of Gates 4 Pcs
  • Number of Input 2 Input
  • Supply Voltage (Max) 6 V
  • Function AND
  • Package SO-14
  • Propagation Delay Time 90 ns

توضحیات محصول آی سی 74HC08D

گیت های منطقی، مدارهایی هستند که غالبا از ترانزیستورها و دیودها ساخته شده اند. اساس کار گیت منطقی، اعداد باینری(0و1) است. این گیت ها روی یک یا چند ورودی، عملیات منطقی انجام می دهند تا در نهایت یک خروجی حاصل شود.
سطح ولتاژ ورودی و خروجی گیت ها با دو مولفه LOW VOLTAGE و  HIGH VOLTAGE سنجیده می شود. زمانی که سطح ولتاژ High  باشد به آن 1 منطقی و زمانی که سطح ولتاژ Low باشد، صفر منطقی به آن اطلاق می شود.
یکی از انواع این گیت ها، گیت AND است و این گیت تنها در صورتی خروجی دارد که دو یا چند اتفاق با هم و در یک زمان رخ دهند. ترتیب این اتفاق ها مهم نیست و نتیجه ای روی خروجی نخواهد داشت و این تابع فقط وقتی خروجی درست دارد که همه ورودی هایش درست باشند.
گیت منطقی AND در بسته های استاندارد آی سی با دو ورودی، سه ورودی و چهر ورودی موجود می باشند. یکی از  گیت های با دو ورودی آی سی 74HC08D می باشد که به بررسی آن می پردازیم.
آی سی  74HC08D ، یک گیت AND و CMOS دارای دو ورودی و با سرعت بالا است که طبق تکنولوژی CM2OS گیت سیلیکون ساخته شده است. به عملکرد سرعت بالا شبیه به LSTTL معادل در حالی که توان پایین CMOS را حفظ می کند دست می یابد.
مدار داخلی متشکل از دو مرحله شامل خروجی بافر است که ایمنی نویز بالایی و خروجی پایدار را فراهم می کند.
تمامی ورودی ها مجهز به مدارهای محافظت در برابر تخلیه استاتیک یا ولتاژ اضافی گذرا هستند.

ویژگی ها:

دارای سرعت بالای 6 نانوثانیه در ولتاژ 5 ولت
اتلاف توان پایین: حداکثر جریان 1 میکروآمپر در دمای 25 درجه سلسیوس
تاخیر انتشار متعادل
گستره ولتاژ عملیاتی: 2 تا 6 ولت
مصرف کم برق
اشمیت تریگر در تمام ورودی ها
کاربردها:
گستره وسیعی از محصولات از قبیل: کامپیوترهای شخصی، شبکه سازی، درایوهای هارد دیسک، سی دی، دی وی دی، دی وی آر و ....
