کانکتور

کانکتور و انواع آن

کانکتور یا متصل‌کننده، قطعه‌ای الکترونیکی است که برای اتصال دو قطعه یا دستگاه الکترونیکی به‌یکدیگر مورد استفاده قرار می‌گیرد. کانکتورها از طریق پین‌ها، سوکت‌ها یا سایر روش‌های فیزیکی به‌هم متصل می‌شوند و اجازه انتقال برق، اطلاعات یا سیگنال‌های الکترونیکی و مخابراتی را بین دستگاه‌ها فراهم می‌کنند. کانکتورها در طیف وسیعی از اندازه‌ها، شکل‌ها، و استانداردها وجود دارند و برای کاربردهای مختلف می‌توان از آن‌ها استفاده کرد. ویژگی‌های ساختاری و عملکردی آن‌ها در انتخاب کانکتور مناسب پروژه‌تان می‌تواند راهنمای شما باشد.

انواع کانکتور از لحاظ عملکرد

کانکتورها از لحاظ عملکرد انواع مختلفی دارند. برخی از پرکاربردترین آن‌ها کانکتورهای صوتی و تصویری، کانکتورهای انتقال داده، کانکتورهای شبکه و کانکتورهای RF هستند.

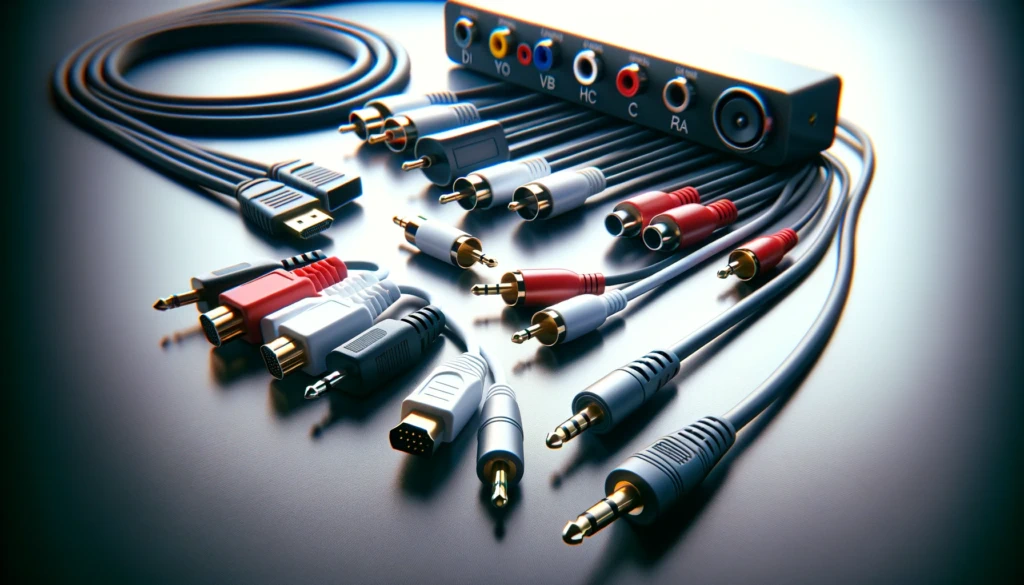

کانکتورهای صوتی و تصویری:

کانکتورهای صوتی برای اتصال وسایل صوتی استفاده می‌شوند تا امکان انتقال سیگنال‌های صوتی آنالوگ و دیجیتال را فراهم کنند. یکی از معروف‌ترین انواع کانکتورهای صوتی کانکتورهای جک (jack) 3.5 میلیمتری هستند که در لوازمی مثل هدفون‌ها، میکروفون‌ها، اسپیکرها و پخش‌کننده‌های موسیقی استفاده می‌شوند.

برای انتقال تصویر از کانکتورهای معروفی استفاده می‌شود که بیشتر مردم آن‌ها را می‌شناسند، کانکتور VGA یا D-sub و کانکتور DVI جزو قدیمی‌ترین سوکت‌های انتقال تصویر هستند. این کانکتورها با توجه به شکل پایه D مانندشان پلاریزه هستند و فقط در یک جهت امکان اتصال برای آن‌ها فراهم است. هر دو فقط امکان ارسال تصویر را دارند. کانکتورهای VGA می‌توانند فقط سیگنال‌های آنالوگ را پشتیبانی کنند در حالی که DVIها هم سیگنال‌های آنالوگ و هم سیگنال‌های دیجیتال را پشتیبانی می‌کنند. البته باید توجه داشت که DVI از VGA جدیدتر است و تصاویر بهتر و واضح‌تری ارائه می‌دهد. امروزه در وسایل صوتی و تصویری مثل تلوزیون‌ها و کامپیوترهای شخصی سوکت HDMI جایگزین آن‌ها شده است چرا که امکان انتقال صوت و تصویر با کیفیت عالی و به‌صورت هم‌زمان را دارد. می‌توان آن را در دو مدل استاندارد و mini تهیه کرد.

کانکتورهای انتقال داده:

برخی از کانکتورها برای انتقال اطلاعات یا دیتا استفاده می‌شوند که USB معروف‌ترین آن‌ها است، مدل‌های مختلفی از کانکتور USB در بازار وجود دارد. USB-A عموما در کامپیوترها، USB-B برای اتصال چاپگرها، USB-C و Micro USB برای اتصال گوشی‌ها و گجت‌های هوشمند استفاده می‌شوند. به‌طورکلی Type-A و Type-C جزو پرکاربردترین مدل‌های کانکتور USB هستند.

کانکتورهای شبکه:

از این نوع کانکتورها برای اتصال اجزاء مختلف در شبکه به‌عنوان رابط فیزیکی کامپیوترها، هاب‌ها و روترها استفاده می‌شود. این کانکتورها بسته به اهدافشان به دسته‌های مختلفی تقسیم‌بندی می‌شوند. RJ45 متداول‌ترین کانکتور کابل شبکه است. این نوع کانکتور جایگزین نوع قدیمی RJ11 که در اتصال تلفن‌ها استفاده می‌شد، شده‌است. اکثر کابل‌های اترنت به کمک کانکتورهای RJ45 متصل می‌شوند چون بسیار قابل اعتماد و با عمر طولانی هستند و سیگنال‌ها را به‌سرعت منتقل می‌کنند. ST و SC نوع دیگری از کانکتورهای شبکه هستند که برای اتصال کابل‌های فیبرنوری مورد استفاده قرار می‌گیرند. از انواع دیگر کانکتور فیبرنوری می‌توان به MT-RJ اشاره کرد که برای شبکه‌های اترنت نیز کارایی قابل قبولی دارند.

کانکتورهای مخابراتی RF:

این کانکتورها،کانکتورهای فرکانس بالا (تا 18 گیگا هرتز) هستند و باتوجه به ابعاد فیزیکی، محدوده فرکانسی، حداکثر توان قابل تحمل و امپدانس در دسته‌بندی‌های مختلف جای می‌گیرند. تقریبا تمام این کانکتورها از نوع هم‌محور و کواکسیال هستند و با توجه به حساسیت عملکردشان در فرکانس‌های بالا باید از اصول و روش‌های درست برای مونتاژ آن‌ها استفاده کرد. یکی از رایج‌ترین کانکتورهای RF کانکتور BNC است که در توان و فرکانس پایین استفاده می‌شود. این کانکتور از نوع قفل‌شونده است و بنابراین در محیط‌های با حرکت یا ارتعاش زیاد توصیه نمی‌شود. نوع TNC مدل پیچی BNC است که می‌توانید با خیال راحت از آن در محیط‌های با ارتعاش زیاد استفاده کنید. یکی دیگر از پرکاربردترین کانکتورهای مخابراتی، کانکتور SMA است که در فرکانس بالا تا محدوده 18GHz و توان کم استفاده می‌شود. کانکتورهای SMB و SMC نمونه‌های دیگری هستند که در محدوده فرکانسی 4GHz کاربرد دارند. یکی از پرطرفدار‌ترین کانکتورهای RF نیز کانکتور N-Type است که تا محدوده فرکانس 11GHz قابل استفاده است.

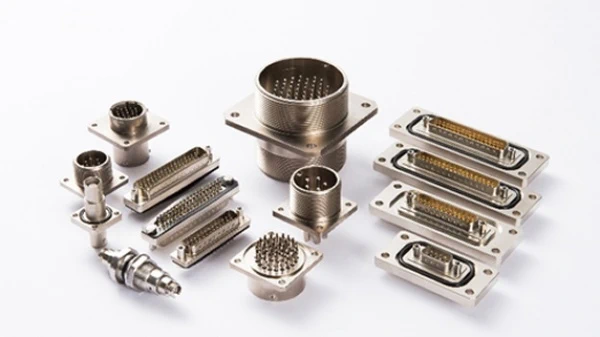

کانکتورهای نظامی:

کانکتورهای نظامی که به‌عنوان MIL-SPEC یا به اختصار MS نیز شناخته می‌شوند، نوعی کانکتور ساخته شده مطابق با استانداردهای نظامی هستند که برای انتقال دیتا و جریان الکتریکی مورد استفاده قرار می‌گیرند. این نوع کانکتور با طراحی ویژه‌ای که دارد در برابر عوامل محیطی و شرایط سخت بسیار مقاوم است. رایج‌ترین نوع کانکتورهای نظامی کانکتورهای گرد هستند که در ابعاد مختلف و با تعداد پین متفاوت تولید می‌شوند و کاربردهای متفاوتی دارند. تعداد پین‌های به‌کار رفته در آن‌ها قدرت کانکتور نظامی در انتقال دیتا و جریان الکتریکی را مشخص می‌کند. البته این امر در قیمت تمام‌شده این قطعات نیز دخالت مستقیم دارد. همچنین نوع اتصال این کانکتورها با یکدیگر متفاوت است. نوع دیگر کانکتورهای نظامی، کانکتورهای مستطیلی هستند. در این دسته می‌توان سری J30J را نام برد که با تراکم پین بالا در ابعاد کوچکتری نسبت به کانکتورهای D-SUB معمولی تولید می‌شوند. این کانکتورها معادل سری MDM آمریکایی هستند. توسعه‌دهندگان باید هنگام خرید کانکتورهای نظامی با توجه به حساسیت پروژه‌، کانکتور با پایه، تعداد پین و ابعاد مناسب و همچنین روش اتصال امن را انتخاب کنند.

مواردی که هنگام خرید یک کانکتور باید به آن‌ها توجه شود

هنگام خرید یک کانکتور باید موارد متعددی را درنظر داشته باشید تا بتوانید قطعه‌ای مناسب پروژه‌تان پیدا کنید که هم از لحاظ عملکرد و هم از لحاظ کیفیت قابل اعتماد باشد. توجه به نکات زیر می‌تواند راه‌گشای شما در خرید کانکتور مناسب پروژه‌تان باشد:

نیازهای الکتریکی

قبل از خرید کانکتور مورد نیاز پروژه‌تان لازم است ابتدا بدانید نیازهای الکتریکی‌تان چیستند. تعداد و نوع سیگنالی که قرار است از طریق کانکتور منتقل شود در انتخاب نوع آن از اهمیت ویژه‌ای برخوردار است. اگر سیگنال از نوع پاور باشد ولتاژها، جریان‌ها و فرکانس‌ها در انتخاب کانکتور تاثیرگذار خواهند بود. همچنین اگر از کابل فیبرنوری استفاده کنید نوع کانکتور را باید مناسب آن انتخاب کنید.

محدودیت‌های اندازه و فضا

در برخی کاربردها، ابعاد اهمیت بیشتری دارد. وقتی که به‌دلیل محدودیت‌های فضا، نیاز به سیستم‌های الکتریکی کوچک و جمع و جوری باشد، کانکتورها هم باید ابعاد کوچک‌تری داشته باشند. کانکتورهای کوچک که جمع و جور باشند اما از کیفیت اتصال مورد نیاز کم نشود و بتوانند نیازهای پروژه را به‌خوبی برآورده کنند.

محیط عملیاتی کانکتور و استانداردهای صنعتی

شرایطی که پروژه نهایی شما باید در آن کار کند تعیین‌کننده نوع کانکتوری است که باید تهیه کنید. به‌طور مثال میزان لرزش‌ها و شوک‌ها و ضربه‌ای که کانکتور در معرض آن قرار دارد، همچنین حرارت محیط و میزان آلودگی محیط هنگام انتخاب کانکتور باید درنظر گرفته شوند. انتخاب کانکتور با IP نفوذ مناسب می‌تواند از بروز مشکلات بعدی جلوگیری کند. همچنین در برخی از صنایع مثل غذا و دارو یا صنایع نظامی، استانداردهای خاصی برای قطعات الکترونیکی تعریف شده‌است که هنگام انتخاب قطعه باید به آن‌ها توجه شود.

فرکانس اتصال و جدا شدن و دوام قطعه

هر کانکتور تعداد مشخصی چرخه اتصال (mating) دارد که باید با توجه به انتظاری که در پروژه خود دارید آن را تعیین کنید. بعضی از کانکتورها دائمی هستند و فقط یک‌بار در پروژه متصل می‌شوند. بدیهی است که در کاربردهایی که اتصال و جداشدن به تعداد بالایی مورد نیاز است نمی‌توان از آن‍ها استفاده کرد. همچنین بسته به طول عمر مورد انتظار پروژه‌تان کانکتور مورد نیازتان را انتخاب کنید.

تامین‌کننده کانکتور

شرکت تولیدکننده کانکتور تضمین‌کننده کیفیت عملکرد آن است. با انتخاب یک تامین‌کننده مطرح که تولیدات با کیفیت عالی و تضمین‌شده را به بازار ارائه می‌دهد، می‌توانید از عملکرد کانکتوری که تهیه کرده‌اید اطمینان حاصل کنید. در زمینه تولید کانکتورهای الکتریکی، شرکت‌های امفنول (Amphenol)، هابر شانر (Huber-Shuner) و هوادا (HUADA) از معتبرترین تولیدکنندگان به‌شمار می‌روند. شرکت امفنول در سال 1932 در شیکاگو تاسیس شده و کانکتورهای الکترونیک و فیبرنوری، کابل‌ها و سیستم‌های واسط مثل کابل‌های کواکسیال را تولید می‌کند. این شرکت از برترین تولیدکنندگان کانکتورهای نظامی به‌شمار می‌رود. شرکت هابر شانر نیز یک شرکت سوئیسی است که کانکتورهای الکتریکی و نوری برای نیازهای با فرکانس رادیویی، فیبرنوری و فرکانس پایین تولید می‌کند. شرکت هوادا (HUADA) یک شرکت چینی است که محصولاتی با کیفیت بالا و قابل اعتماد تولید می‌کند به‌طوری‌که کیفیت محصولات آن با محصولات شرکت‌های امفنول و هابر شانر برابری می‌کند. همچنین باید توجه داشت که دسترسی به محصولات شرکت هوادا بسیار ساده‌تر است.

خرید کانکتور از بای بست الکترونیک

دنیایی از کانکتورها وجود دارند که می‌توان خریداری کرد. سایت بای بست الکترونیک به شما کمک می‌کند تا به ساده‌ترین شکل ممکن کانکتور مورد نظرتان را خریداری کنید. کافیست در میان انبوهی از مدل‌های موجود کانکتور مناسب پروژه‌تان را انتخاب کرده و در سبد خریدتان قرار دهید. اگر علاوه بر کانکتور به قطعات دیگری نظیر کابل کواکسیال یا ترمینال نیاز داشتید، آن‌ها را در وبسایت جستجو کنید و در صورت موجود بودن به سبد خریدتان اضافه کنید. درصورت ناموجود بودن قطعه نیز با مراجعه به صفحه واردات قطعات الکترونیک و به‌صورت رایگان درخواست استعلام و ثبت سفارش از خارج نمایید تا کارشناسان ما آن را برای شما با بهترین کیفیت و کمترین قیمت تامین نمایند. برای دریافت اطلاعات بیشتر کارشناسان ما در خدمت شما عزیزان هستند.
