از آنجایی‌که ماژول‌های بلوتوث قطعات شناخته‌شده‌ای در حیطه برقراری ارتباط وایرلس هستند، انتخاب یک ماژول بلوتوث مناسب برای پروژه‌های در دست اجرا، مساله‌ای حیاتی است و باید با دقت و دانش عمیق در رابطه با خصوصیات کلیدی این قطعات صورت پذیرد. به منظور سرعت بخشیدن به فرایند انتخاب ماژول بلوتوث مناسب برای پروژه‌هایتان در ادامه به بررسی مشخصات فنی ماژول‌های بلوتوث مختلف و مقایسه آن‌ها با هم می‌پردازیم.
ماژول‌های بلوتوث براساس تکنولوژی بلوتوث به‌کاررفته در آن‌ها و همچنین ویژگی‌های خاصی که دارند به مدل‌های مختلفی تقسیم‌بندی می‌شوند که هر کدام برای کاربرد خاصی بهینه شده است. معروف‌ترین نمونه‌های موجود که برای توسعه پروژه‌های الکترونیکی کاربرد دارند عبارتند از:
تکنولوژی استفاده شده در ماژول بلوتوث‌های کلاسیک برای پشتیبانی از توان داده بالاتر طراحی شده است و به ویژه برای برنامه‌هایی که به ارتباطات مستمر و با پهنای باند بالا نیاز دارند، مثل انتقال صوت، انتقال فایل بی‌سیم و همگام‌سازی بلادرنگ (real time) داده‌ها، مناسب است. این نوع بلوتوث با سرعت حداکثر 3 مگابایت در ثانیه انتقال داده را انجام می‌دهد و می‌تواند اتصال سریع و قابل اعتمادی را فراهم کند که به راحتی حجم داده بالا را منتقل می‌کند. بنابراین در دستگاه‌هایی مثل اسپیکرهای وایرلس، هدفون‌ها و سیستم‌های انتقال داده یک عضو حیاتی است. با این حال، این توان داده بالا به قیمت افزایش مصرف انرژی تمام می‌شود و بنابراین ممکن است بلوتوث کلاسیک برای دستگاه‌هایی که با باتری کار می‌کنند ایده‌آل نباشد. نکته قابل توجه دیگر در رابطه با بلوتوث کلاسیک، استحکام و سازگاری آن با طیف گسترده‌ای از دستگاه‌های قدیمی است که باعث می‌شود در محیط‌هایی که دستگاه‌های بلوتوث‌دار قدیمی هنوز مورد استفاده قرار می‌گیرند، بتواند عملکرد مناسبی از خود نشان دهد. به‌علاوه توانایی آن برای برقراری اتصالات هم‌زمان، مانند pair کردن چندین دستگاه صوتی به‌طور هم‌زمان، بلوتوث کلاسیک را به موردی ضروری برای اکوسیستم‌های چند دستگاهی تبدیل می‌کند.
ماژول‌های بلوتوثی کم‌مصرف، به‌طور ویژه برای برقراری ارتباط وایرلس در دستگاه‌هایی که به میزان مصرف انرژی حساس هستند طراحی شده‌اند. دستیابی به مصرف کم انرژی در این دستگاه‌ها از طریق یک پروتکل ارتباطی بهینه که داده‌ها را در فواصل کوتاه ارسال می‌کند و نیاز به ارتباط فعال ثابت را کاهش می‌دهد ایجاد شده‌است. بنابراین ماژول‌های بلوتوث کم‌مصرف به گونه‌ای عمل می‌کنند که در اکثر مواقع در مد sleep هستند و فقط در صورت لزوم برای ارسال یا دریافت بسته‌های کوچک داده بیدار می‌شوند. این فرایند تنها در چند میلی‌ثانیه رخ می‌دهد و یکی از مزایای کلیدی ماژول بلوتوث BLE است که آن را برای دستگاه‌های باتری‌دار که نیاز به دوام طولانی‌مدت با یک بار شارژ باتری دارند، ایده‌آل می‌کند. این مورد به ویژه در کاربردهایی مانند حسگرهای بی‌سیم، ترکرهای سلامتی و لوازم الکترونیکی پوشیدنی مثل ساعت‌های هوشمند مهم است. علاوه‌بر این، آخرین نسخه‌های بلوتوث BLE مثل بلوتوث 5 ویژگی‌های اضافی ارتباطات دوربرد با حداقل مصرف انرژی را ارائه می‌دهند که به دستگاه‌های دارای ماژول بلوتوث کم‌مصرف BLE اجازه می‌دهد تا در فواصل دورتر ارتباط برقرار کنند و همچنان عمر باتری را طولانی نگه‌دارند. این خصوصیت برای کاربردهای اینترنت اشیا در محیط‌های صنعتی بزرگ یا برای محیط‌های خارج از خانه که دستگاه‌ها ممکن است نیاز به انتقال داده‌ها در محدوده‌های گسترده‌تر بدون تعویض یا شارژ مکرر باتری داشته باشند، مفید است.
ماژول‌های بلوتوث دوگانه از طریق پشتیبانی از هر دو قابلیت بلوتوث کلاسیک با برد بالا و بلوتوث کم‌مصرف با کنترل میزان مصرف انرژی در سیستم، انعطاف‌پذیری بیشتری را در اختیار پروژه‌های در دست اجرا می‌گذارند. مزیت داشتن هر دو بلوتوث کلاسیک و کم‌مصرف در یک ماژول، این است که به یک دستگاه اجازه می‌دهد بسته به نیاز برنامه، هر دو قابلیت ارتباط پهنای باند بالا و پیوسته (بلوتوث کلاسیک) و ارتباطات متناوب کم‌مصرف (BLE) را مدیریت کند. این قابلیت دوگانه به خصوص در پروژه‌هایی ارزشمند است که باید با دستگاه‌های بلوتوث قدیمی‌تر سازگار باشد و در عین حال از ویژگی‌های پیشرفته و مزایای صرفه‌جویی در مصرف انرژی نیز بهره ببرد. یکی از مهمترین مزایای ماژول‌های بلوتوث دوگانه این است که با توجه به قرار گرفتن هر دو قابلیت بلوتوثی در یک تراشه واحد، این ماژول‌ها فضای کمتری را در پروژه‌ها اشغال می‌کنند و بنابراین هزینه‌های سخت‌افزاری سیستم را کاهش می‌دهند.
ماژول‌های بلوتوث براساس کاربردی که در صنعت و زندگی روزمره دارند به دو دسته اصلی ماژول‌های بلوتوث صوتی و ماژول‌های بلوتوث انتقال داده تقسیم‌بندی می‌شوند.

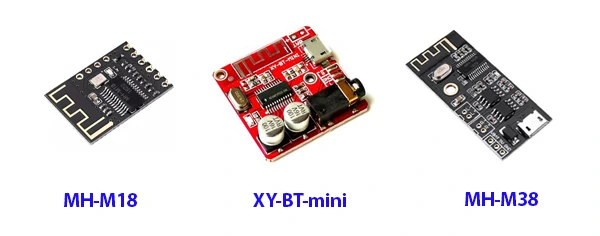

ماژول‌های بلوتوث صوتی، ماژول‌های بلوتوثی هستند که اختصاصا برای انتقال سیگنال‌های صوتی طراحی شده‌اند. این ماژول‌ها ابزارهای صوتی مثل هدفون‌ها، اسپیکرها و سیستم‌های صوتی اتومبیل‌ها را قادر می‌سازند که صدا را از طریق تکنولوژی بلوتوث انتقال دهند. این دسته از ماژول‌ها، زیرمجموعه ماژول‌های بلوتوث کلاسیک هستند زیرا نیاز به ریت انتقال بالا و مداوم دارند. البته اخیرا برخی از آن‌ها در دسته ماژول‌های بلوتوث دوگانه قرار می‌گیرند تا در حقیقت امکان صرفه‌جویی در مصرف انرژی نیز برای آن‌ها فراهم شود. اما تکنولوژی BLE به تنهایی نمی‌تواند جریان صوتی با کیفیت بالا را ایجاد کند و بنابراین استفاده از ماژول BLE به عنوان ماژول صوتی مناسب نیست. از نمونه‌های محبوب ماژول صوتی می‌توان به ماژول بلوتوث MH-M18 و XY-BT Mini و MH-M38 اشاره کرد.
این قطعه یک ماژول بلوتوث صوتی است که از تکنولوژی بلوتوث کلاسیک ورژن 4.2 استفاده می‌کند و در ابعاد 23 در 11 میلی‌متر تولید می‌شود. برای انتقال صوت پایدار به‌صورت وایرلس طراحی شده است و معمولا در دستگاه‌هایی مثل اسپیکرها، سیستم صوتی خودرو و آمپلی‌فایرهای صوتی وایرلس کاربرد دارد. این ماژول از پروفایل A2DP برای برقراری جریان صوتی در دستگاه‌هایی مثل تلفن‌های هوشمند، تبلت‌ها و اسپیکرهای کامپیوتر استفاده می‌کند. همچنین از خروجی استریو پشتیبانی می‌کند که امکان پخش صدای باکیفیت را در سیستم‌های صوتی دوکاناله فراهم می‌کند. ماژول بلوتوث M18 به راحتی در مدار یکپارچه می‌شود و تنظیمات و کانفیگ راحتی دارد و به همین دلیل به قطعه ای محبوب بین توسعه‌دهندگان پروژه‌های الکترونیکی تبدیل شده است.
این قطعه نیز یک ماژول بلوتوث صوتی است که در دسته ماژول‌های کلاسیک قرار دارد و در ابعاد 30 در 30 میلی‌متر تولید می‌شود. مثل ماژول M18 این قطعه نیز برای برقراری جریان صوتی مورد استفاده قرار می‌گیرد و به این منظور از پروفایل A2DP استفاده می‌کند. ابعاد فشرده‌ای دارد و از خروجی استریو پشتیبانی می‌کند و کیفیت صدای منتقل شده توسط آن با ماژول M18 برابری می‌کند. یکی از تفاوت‌های اساسی بین این ماژول با ماژول بلوتوث M18 گزینه‌های کنترلی کمتر آن است که سبب می‌شود نسبت به M18 کمتر کاربرپسند باشد.
این ماژول بلوتوث نیز از خانواده MH-Mx8 است که برای انتقال صوت از بلوتوث ورژن 4.2 استفاده می‌کند و خروجی دو کاناله استریو دارد. بر خلاف ماژول بلوتوث M18 از رابط USB نیز پشتیبانی می‌کند و یک آمپلی‌فایر داخلی دارد اما در مقابل از رابط mute پشتیبانی نمی‌کند و تنظیم قدرت صدا نیز ندارد. این ماژول بلوتوث در ابعاد 46 در 21 میلی‌متر تولید و به بازار ارائه می‌شود.

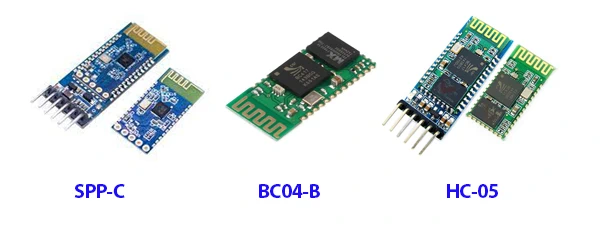

این نوع ماژول‌های بلوتوثی برای انتقال داده بین دستگاه‌ها به صورت وایرلس مورد استفاده قرار می‌گیرند. با استفاده از انتقال داده‌هایی مثل تکست، فایل، داده‌های جمع‌آوری شده توسط سنسورها و دستورات، بین دستگاه‌های مختلف ارتباط برقرار می‌کنند. این ماژول‌های بلوتوث می‌توانند از هر سه نوع کلاسیک، BLE و یا دوگانه باشند. نوع کلاسیک آن‌ها برای انتقال داده سریع در کاربردهایی مثل به اشتراک گذاری و یا پرینت فایل‌ها استفاده می‌شود. نوع BLE بیشتر در سنسورها و ترکرهای سلامت کاربرد دارد. نوع دوگانه اما بیشتر در تلفن‌های هوشمند و تبلت‌ها که نیاز به انتقال داده سریع و در عین حال کنترل مصرف انرژی دارند مورد استفاده قرار می‌گیرد. ماژول‌های SPP-C و HC-05 و BC04-B در این دسته از ماژول‌های بلوتوث قرار می‌گیرند.
این ماژول بلوتوث یک ماژول انتقال داده است که در ابعاد 27 در 13 میلی‌متر تولید می‌شود و از تکنولوژی بلوتوث کلاسیک ورژن 2 به بالا بهره می‌برد. از پروفایل پورت سریال SPP برای انتقال داده وایرلس استفاده می‌کند و جهت برقراری ارتباط بین دستگاه‌ها طراحی شده است. از این قطعه بیشتر برای انتقال داده بین میکروکنترلرها و کامپیوترها با استفاده از تکنولوژی بلوتوث استفاده می‌شود. این ماژول را می‌توان با برد کمکی نیز تهیه کرد که در این صورت ابعاد آن کمی بزرگتر و برابر با 45 در 15 میلی‌متر است. با این حال به دلیل اینکه نیاز به لحیم‌کاری مستقیم در مدار ندارد، استفاده از آن راحت‌تر می‌شود.
این ماژول بلوتوثی نیز برای انتقال داده از طریق پروفایل پورت سریال (SPP) و قابلیت بلوتوث کلاسیک طراحی شده است. این قطعه در ابعاد 27 در 14 میلی‌متر تولید می‌شود و از آن برای برقراری ارتباط بین میکروکنترلرها مثل Arduino با دیگر قطعات مدار استفاده می‌شود. در پروژه‌های IoT برای برقراری ارتباط بین سنسورها و در سیستم‌های کنترل از راه دور برای انتقال داده در مسافت‌های طولانی کاربرد دارد. برای استفاده راحت‌تر از این ماژول بلوتوث آن را به صورت لحیم شده روی یک برد کمکی نیز ارائه می‌دهند. ماژول HC-05 با برد کمکی بسیار کاربرپسندتر است و به دلیل داشتن یک رگولاتور ولتاژ روی برد استفاده از آن با ولتاژ 5 ولت امن‌تر است.
این قطعه یک ماژول بلوتوث انتقال داده است که از ورژن 2.1 پیروی می‌کند و می‌تواند از رابط‌های UART، SPI و USB پشتیبانی کند. همچنین از پروتکل بلوتوث سریال SPP برای انتقال داده پشتیبانی می‌کند. یک ماژول فشرده با ابعاد 27 در 13 در 2 میلی‌متر، کم‌مصرف و با قیمت مناسب است که به راحتی در مدارهای الکترونیکی قرار می‌گیرد و بین اجزای مدار از طریق قابلیت بلوتوث ارتباط برقرار می‌کند.
وقتی می‌خواهید برای طراحی یا توسعه یک پروژه جدید ماژول بلوتوث تهیه کنید، پیش از انتخاب به نکات زیر توجه کنید:
ورژن‌های مختلف بلوتوث مثل 2، 3، 4، 4.1، 4.2، 5 و بالاتر، خصوصیات مختلفی دارند. ورژن‌های جدیدتر معمولا از ریت داده بالاتر پشتیبانی می‌کنند و مصرف انرژی بهینه‌تری دارند. اطمینان حاصل کنید که ورژن بلوتوث انتخابی شما با وسایلی که قرار است از طریق آن باهم ارتباط برقرار کنند همخوانی داشته باشد. به عنوان مثال برای اتصال به تلفن‌های هوشمند از ماژول‌های بلوتوث ورژن بالا باید استفاده شود.
محدوده فضایی که ماژول‌های بلوتوث می‌توانند اطلاعات را در آن انتقال دهند با توجه به ورژن بلوتوثی که پشتیبانی می‌کنند با هم متفاوت است. بلوتوث‌های استاندارد معمولا محدوده 10 متری را پوشش می‌دهند در حالی که بلوتوث 5 و بالاتر می‌توانند تا حدود 100 متر را پوشش دهند. البته به یاد داشته باشید که دیوارها، تداخلات وسایل دیگر و موانع فیزیکی می‌توانند محدوده تحت پوشش را کاهش دهند.
نرخ داده در حقیقت میزان اطلاعاتی است که یک ماژول بلوتوث می‌تواند در ثانیه منتقل کند. به عنوان مثال، نرخ داده بلوتوث کلاسیک تا حدود 3 مگابایت در ثانیه است درحالی که برای بلوتوث کم‌مصرف مقدار آن عموما کمتر است. پیش از خرید ماژول بلوتوث برای پروژه‌تان بررسی کنید که نیاز به انتقال داده زیاد دارید (مثل جریان داده صوتی) یا می‌توانید وظیفه انتقال داده را با استفاده از نرخ داده کمتر (مثل انتقال داده‌های مربوط به سنسورها ) انجام دهید. پس از آن می‌توانید ماژول بلوتوثی با نرخ داده مناسب را بیابید.
اگر پروژه‌ای که طراحی می‌کنید با باتری کار می‌کند و باید میزان مصرف انرژی در آن بهینه باشد، به دنبال ماژول بلوتوث کم‌مصرف BLE بگردید. به این ترتیب می‌توانید با کنترل میزان مصرف انرژی بخصوص در حالت‌های sleep و idle در مصرف انرژی صرفه‌جویی کرده و مدار بهینه‌ای ایجاد کنید.
ابعاد هر قطعه الکترونیکی در پروژه می‌تواند مستقیما روی اندازه نهایی وسیله‌ای که تولید می‌کنید تاثیر بگذارد. اطمینان حاصل کنید که ابعاد ماژول بلوتوثی که خریداری کرده‌اید با ابعاد پروژه‌ای که تعریف کرده‌اید همخوانی دارد. ماژول‌های کوچکتر معمولا برای پروژه‌های فشرده‌تر پیشنهاد می‌شوند. همچنین نحوه اتصال ماژول بلوتوث به سیستم نیز نکته مهمی است که پیش از توسعه پروژه باید به آن توجه شود. بعضی از ماژول‌های بلوتوث با هدر ارائه می‌شوند درحالی که بقیه باید به برد لحیم شوند.
با بررسی پروتکل‌های ارتباطی که ماژول بلوتوث انتخابی شما از آن‌ها پشتیبانی می‌کند پیش از خرید مطمئن شوید که می‌تواند به راحتی با میکروکنترلرها و اجزای دیگر موجود در مدار ارتباط برقرار کند. بعضی از ماژول‌ها از طریق رابط سریال و به کمک دستورات AT برنامه‌ریزی می‌شوند که تنظیمات‌شان انعطاف‌پذیری بیشتری دارد.
با توجه به کاربردی که از ماژول بلوتوث انتظار دارید، اطمینان حاصل کنید که از پروفایل‌های بلوتوث ضروری مثل پورت سریال SPP، کنترل از راه دور صوتی/تصویری AVRCP و پروفایل هندزفری HFP برای برقراری تماس تلفنی پشتیبانی می‌کند. همچنین مطمئن شوید که ماژول بلوتوث انتخابی شما از ارسال داده‌های خاصی که برای پروژه‌تان نیاز دارید پشتیبانی می‌کند.
به دنبال ماژول بلوتوثی باشید که به راحتی بتوانید به اسناد و کتابخانه‌های آن دسترسی داشته باشید و برای برنامه‌نویسی آن به مشکل نخورید. همچنین پیش از خرید ماژول بلوتوث به قیمت آن نیز باید توجه کنید. ماژول بلوتوثی را انتخاب کنید که با بودجه طراحی پروژه شما همخوانی داشته باشد و البته کیفیت آن نیز پایین نیاید. البته به یاد داشته باشید برای بعضی از پروژه‌ها که لازم است طول عمر بالایی داشته باشند صرف هزینه کمی بیشتر از حد معمول برای تهیه یک ماژول بلوتوث با کیفیت عالی و عمر طولانی می‌تواند هزینه‌های بعدی برای تعمیر و نگه‌داری پروژه را کاهش دهد.
